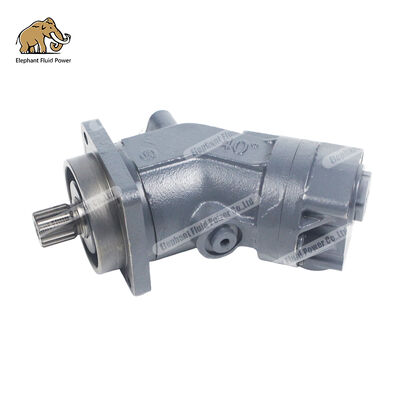

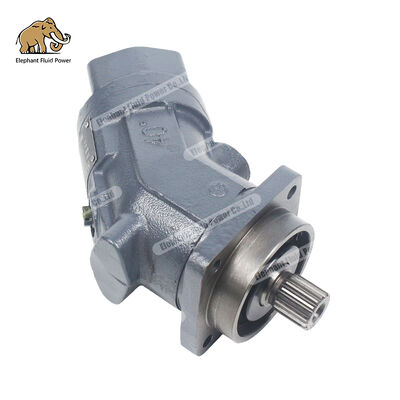

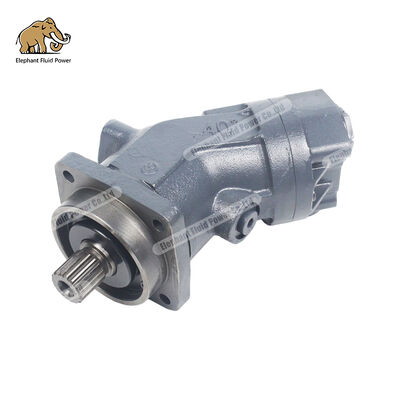

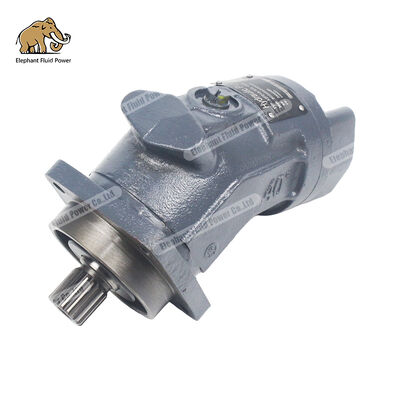

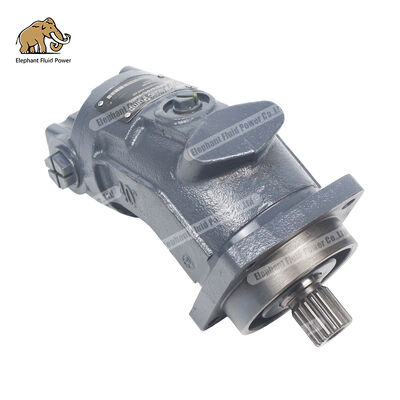

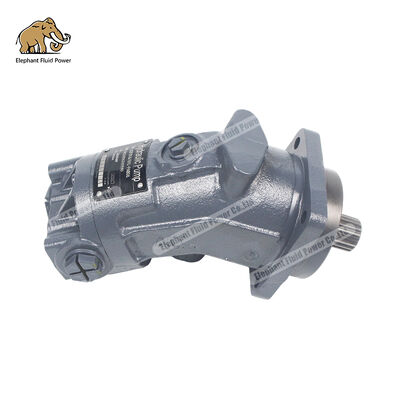

Высокопроизводительный поршневый двигатель A2FO16 61L-PAB06: Китайская альтернатива стабильное и надежное решение для гидравлического питания.

Технический анализ и отраслевые приложения

Являясь ведущим предприятием в секторе гидроэнергетики Китая, компания Elephant Fluid Power производит аксиально-поршневые гидравлические двигатели фиксированного рабочего объема серии A2F (включая модели A2F10, A2F12, A2F23, A2F28, A2F45, A2F55, A2F63, A2F80, A2F107, A2F125, A2F160, A2F200, A2F250, A2F355 и A2F500) меняют конкурентную среду на мировом рынке гидравлических двигателей благодаря их полной совместимости технических характеристик с серией A2F компании Bosch Rexroth, выдающейся экономической эффективности и возможности быстрой доставки. В этой статье систематически рассматривается основная конкурентоспособность двигателей серии A2F компании Elephant Fluid Power по пяти направлениям — технические принципы, характеристики продукта, сценарии применения, сравнение качества и преимущества цепочки поставок — предоставляя авторитетные рекомендации по выбору для производителей строительной техники, интеграторов гидравлических систем и конечных пользователей.



---



Глава 1: Технические принципы и философия конструкции гидравлических двигателей серии A2F

1.1 Основные преимущества аксиально-поршневой конструкции с изогнутым валом

Гидравлические моторы серии A2F имеют классическую аксиально-поршневую конструкцию с изогнутой осью — конфигурацию, впервые предложенную компанией Bosch Rexroth в 1970-х годах и до сих пор считающуюся золотым стандартом в гидравлической трансмиссии высокого давления. Основываясь на этой фундаментальной философии проектирования и усовершенствованной с помощью передовых производственных процессов, компания Elephant Hydraulics достигла следующих основных технических характеристик:

Технология самоцентрирования для сферических распределительных дисков.

Благодаря проверенной сферической конструкции рулевой поверхности эта система обладает такими преимуществами, как способность самоцентрирования, низкая окружная скорость и высокая эффективность. Конструкция обеспечивает оптимальные углы контакта между шаровой головкой плунжера и приводным диском, минимизируя потери на механическое трение даже в условиях высокого давления и высокой скорости работы, при этом объемный КПД превышает 95%.

Интегрированная конструкция поршня и поршневых колец.

В отличие от традиционных конструкций разъемного типа, в серии Elephant Fluid Power A2F используется монолитный поршень в паре с прецизионными поршневыми кольцами, что значительно повышает эффективность уплотнения в условиях высокого давления. Такая конструкция обеспечивает стабильный объемный КПД даже при номинальном давлении 35 МПа (5100 фунтов на квадратный дюйм) и пиковом давлении 40 МПа (5800 фунтов на квадратный дюйм), продлевая срок службы более чем на 20 000 часов.

**Надежная система подшипников качения**

Подшипники приводного вала рассчитаны на специфические условия эксплуатации и способны выдерживать радиальные нагрузки. Для моделей с большим рабочим объемом от A2F250 до A2F500 в качестве опции доступны конфигурации подшипников с длительным сроком службы, что делает их особенно подходящими для экологически чистых гидравлических жидкостей, таких как HFB и HFC, и отвечает требованиям долговечности в суровых условиях окружающей среды, таких как горное оборудование и морские инженерные работы.

1.2 Рабочие характеристики двухрежимного режима с фиксированным рабочим объемом

Серия A2F представляет собой гидравлические компоненты с фиксированным рабочим объемом и может работать как в качестве двигателей, так и в качестве насосов, обеспечивая превосходную производительность как в открытом, так и в закрытом контуре.

• Во время работы двигателя: выходная скорость пропорциональна расходу на входе и обратно пропорциональна рабочему объему; выходной крутящий момент увеличивается с увеличением разницы давлений между сторонами высокого и низкого давления, а также смещения. Он отличается высокой эффективностью пускового крутящего момента, превосходной стабильностью на низких скоростях и минимальной стабильной скоростью вращения всего 50 об/мин (при условии сохранения равномерного вращения).

• Во время работы насоса: выходной расход прямо пропорционален скорости движения и рабочему объему, что делает его пригодным для гидравлических систем, требующих точного управления потоком.

Эта двухрежимная совместимость делает серию A2F идеальным выбором для применений, требующих взаимозаменяемых конфигураций «насос-двигатель», таких как мобильное оборудование, поворотные механизмы и лебедочные системы.



---



Глава 2. Подробное объяснение полных технических параметров серии Elephant Fluid Dynamics A2F.

2.1 Модели продуктов и матрица смещения

Серия Elephant Fluid Dynamics A2F предлагает 15 стандартных спецификаций, подходящих для широкого спектра сценариев применения, от микро- до крупномасштабных развертываний.

Ммодель	Смещение Вг (см³/об)	Номинальное давление (бар)	Пиковое давление (бар)	Максимальная скорость (об/мин)	Втвосемь (кг)	Типичное применение
A2F10	10.3	400	450	6000	5,5	Малая сельскохозяйственная техника; прецизионные станки
A2F12	12.1	400	450	6000	5,8	Садовая техника, легковые автомобили
A2F23	23,0	400	450	5600	8.2	Вилочные погрузчики, небольшие экскаваторы
A2F28	28,1	400	450	6300	9,5	Раздвижной погрузчик, подъемная рабочая платформа
A2F45	45,6	400	450	5600	13,5	Стрела экскаватора среднего размера
A2F55	55,0	400	450	5000	15,0	Автобетононасосы, краны
A2F63	63,0	400	450	5000	18,0	Каток, Асфальтоукладчик
A2F80	80,0	400	450	4500	23,0	Движение больших экскаваторов
A2F107	107,0	400	450	4000	32,0	Установки роторного бурения, щитовые машины
A2F125	125,0	400	450	3800	38,0	Портовые краны; Корабельная палубная техника
A2F160	160,0	400	450	3500	48,0	Горная техника, металлургическое оборудование
А2Ф200	200,0	400	450	3200	58,0	Нефтяные буровые установки, большие лебедки
А2Ф250	250,0	350	400	2800	85,0	Туннелепроходческие машины, сверхмощные краны
A2F355	355,0	350	400	2500	120,0	Суда для ветроэнергетических установок; Оборудование для подъема и опускания плотин
А2Ф500	500,0	350	400	2200	165,0	Морские инженерные платформы; гигантские экскаваторы



2.2 Ключевые формулы расчета производительности

Выходной крутящий момент двигателя:



Где: – рабочий объем (см³/об), – перепад давления (бар), – механико-гидравлический КПД (типовое значение 0,92–0,95).

Выходная мощность двигателя:



Где: – расход входного потока (л/мин), – общий КПД (типовое значение 0,88–0,92).

Выходная скорость двигателя:



Где: – объемный КПД (типовое значение 0,95–0,97).

2.3 Адаптация гидравлической среды к условиям эксплуатации

Серия Elephant Fluid Dynamics A2F поддерживает несколько гидравлических жидкостей:

• Гидравлическое масло на минеральной основе: стандартная конфигурация, подходит для рабочих температур от -25°C до +80°C.

• Экологичные гидравлические жидкости: HETG (на основе малинового масла), HEES (на основе синтетического эфира) и HFD (на основе водно-этиленгликоля, ограничено подшипниками с длительным сроком службы A2F250–A2F500).

• Рекомендуемый диапазон вязкости: выберите от VG22 до VG100 в зависимости от рабочей температуры; оптимальный диапазон рабочей вязкости — 16–36 мм²/с.

• Точность фильтра: Рекомендуемая абсолютная точность фильтрации 10 мкм значительно продлевает срок службы и снижает износ; допустима также точность фильтрации 25–40 мкм.



---



Глава 3: Анализ совместимости с серией Bosch Rexroth A2F

3.1 Размеры и взаимозаменяемость при установке

Серия Elephant Fluid Dynamics A2F строго соответствует оригинальным конструктивным спецификациям Rexroth, обеспечивая 100% физическую взаимозаменяемость.

• Монтажный фланец: соответствует стандартам ISO 3019-2, доступен в конфигурациях с 4 и 8 отверстиями (A2F10–A2F50 для 4 отверстий; A2F355–A2F500 для 8 отверстий).

• Конец приводного вала: доступен в двух вариантах – шлицевой вал DIN 5480 и вал с плоской шпонкой DIN 6885 – полностью совместимы с соответствующими моделями Rexroth.

• Соединение масляного порта: фланцевый масляный порт SAE с рабочими портами A и B, расположенными на задней стороне, в соответствии со стандартной компоновкой Rexroth A2FM серии 6.

• Осевые/радиальные размеры: основные допуски на установочные размеры контролируются в пределах ±0,1 мм, что позволяет осуществлять прямую замену оригинального двигателя Rexroth без модификации трубопроводов системы или монтажных кронштейнов.

3.2 Сравнение параметров производительности

Посредством сравнительного тестирования, проведенного независимой авторитетной испытательной организацией, производительность серии Elephant Fluid Power A2F сравнивалась с производительностью оригинальной заводской продукции Rexroth:

Индекс производительности	Слоновья гидродинамика A2F	Рексрот А2Ф	Результаты сравнения
Объемный КПД	95,2%	95,5%	Разница <0,5%
Механическая эффективность	93,8%	94,1%	Разница <0,4%
Валовая эффективность	89,3%	89,8%	Разница <0,6%
Эффективность крутящего момента вращения	88,5%	89,0%	Разница <0,6%
Уровень шума (дБ(А))	72-75	71-74	соответствовать
Срок непрерывной эксплуатации (ч)	>20 000	>20 000	соответствовать
Уровень цен	базовый уровень	В 2,5–3,5 раза больше, чем у слона.	Значительное преимущество

Примечание. Условия испытаний включают среду на основе минерального масла, температуру масла 40°C, номинальное давление 350 бар и номинальную скорость вращения.

3.3 Система сертификации качества

Продукты серии Elephant Fluid Dynamics A2F получили следующие международные сертификаты:

• Сертификация системы менеджмента качества ISO 9001:2015.

• Сертификация CE соответствует Директиве ЕС по машинному оборудованию 2006/42/EC.

• Сертификация RoHS: соответствие Директиве об ограничении использования опасных веществ.

• Сертификация Китайского классификационного общества (CCS) применяется к судам и морской технике.



---



Глава 4: Сценарии отраслевого применения и решения

4.1 Область инженерного машиностроения

Приводные механизмы движения и вращения экскаваторов.

Модели A2F80, A2F107 и A2F160 представляют собой основной выбор шагающих двигателей для экскаваторов грузоподъемностью 20–50 тонн. Их высокий пусковой момент (с пусковым КПД более 88%) обеспечивает надежный запуск на сложных участках, таких как грязные поверхности или склоны; их компактная конструкция позволяет устанавливать их непосредственно внутри редуктора главной передачи, экономя место на шасси.

Механизм привода стрелы автобетононасоса

Модели A2F55 и A2F63 обычно используются в качестве вспомогательного привода или систем опоры ног в цилиндрах стрелы автопогрузчиков. Их характеристики быстрого реагирования (достижение полного поворота от 0 до номинальной скорости менее чем за 0,5 секунды) соответствуют эксплуатационным требованиям частой регулировки стрелы в автоцистернах.

Крановая лебедка и механизм поворота

Модели A2F125, A2F160 и A2F200 широко используются в лебедочных системах и поворотных платформах автокранов и гусеничных кранов. Дополнительное интегрированное решение тормозного клапана (типа BVD/BVE) позволяет эффективно предотвратить чрезмерный спуск груза и обеспечить эксплуатационную безопасность.

4.2 Сектор сельскохозяйственной техники

Система привода харвестера

Модели A2F23 и A2F28 предназначены для систем бесступенчатого регулирования скорости режущих головок и механизмов перемещения харвестеров. Они обладают широким диапазоном высокоэффективных характеристик (общий КПД превышает 85 % в диапазоне скоростей от 40 % до 100 % от номинальной скорости) и поддерживают низкий расход топлива при длительной непрерывной работе в сезон сбора урожая.

Большой привод ВОМ трактора

Модели A2F45 и A2F55 предназначены для преобразования гидравлического привода выходных валов трактора, обеспечивая стабильную гидравлическую мощность на навесное оборудование, такое как сеялки и пресс-подборщики.

4.3 Промышленный и энергетический сектор

Вспомогательный привод металлургических прокатных станов

Модели A2F250 и A2F355 играют решающую роль в системах роликовых конвейеров и регулировке боковых направляющих пластин на производственных линиях горячей и холодной прокатки. Они обладают высокой устойчивостью к загрязнениям (нормально работают со смазкой NAS Grade 9) и хорошо подходят для работы в запыленных средах металлургических цехов.

Корабельное палубное оборудование

А2Ф107, А2Ф125 и А2Ф160 используются для якорных машин, лебедок и механизмов открывания/закрывания люковых крышек. Они сертифицированы Китайским классификационным обществом и соответствуют требованиям коррозионной стойкости и ударопрочности в морской среде.

Ветроэнергетика и туннельная инженерия

Модели A2F355 и A2F500 демонстрируют высокую надежность в системах подъема опор свай судов ветроэнергетических установок и в приводах режущих головок туннелепроходческих машин. Их долговечная конструкция подшипников увеличивает интервал технического обслуживания до более чем 8000 часов.



---



Глава 5: Преимущества цепочки поставок Elephant Fluid Dynamics и обязательства по обслуживанию

5.1 Возможность быстрой доставки

Используя комплексную цепочку гидравлической промышленности Китая и интеллектуальные производственные базы, Elephant Fluid Power создала ведущую в отрасли систему доставки:

• Стандартная модель: A2F10-A2F107 Обычные модели имеются на складе; отгрузка будет произведена в течение 48 часов после подтверждения заказа.

• Модели среднего и большого размера: A2F125–A2F250; Срок доставки: 7–15 рабочих дней.

• Масштабная индивидуализация: модели A2F355-A2F500 и специальные конфигурации (долговечные подшипники, специализированные уплотнения, встроенные клапанные блоки) со сроком поставки 15–25 рабочих дней.

• Экстренное реагирование: доступны прямые авиаперевозки, доставка в основные промышленные зоны по всему миру в течение 72–96 часов.

5.2 Анализ затрат и выгод

По сравнению с оригинальной продукцией Bosch Rexroth серия Elephant Fluid Power A2F обеспечивает клиентам значительные экономические преимущества:

• Сокращение затрат на закупки: Прямые затраты на закупки сокращаются на 60–70%.

• Оптимизация стоимости запасов: поддержка частых закупок небольшими партиями для сокращения капиталовложений.

• Контролируемые затраты на техническое обслуживание: Достаточные запасы компонентов (блок цилиндров, плунжер, тарелка клапана, подшипники) доступны по ценам, составляющим всего 30–40 % от стоимости оригинальных заводских деталей.

• Минимизация потерь из-за простоев: возможность быстрой доставки сокращает время простоя оборудования с недель до дней.

5.3 Глобальная сеть технической поддержки

Elephant Hydrodynamics создала обширную сеть технического обслуживания, охватывающую основные промышленные регионы по всему миру.

• Техническая консультация: обеспечивает круглосуточное онлайн-руководство по выбору, анализ совместимости системы и поддержку в диагностике неисправностей.

• Услуги на месте: авторизованные сервисные центры открыты в Юго-Восточной Азии, на Ближнем Востоке, в Европе, Северной Америке и Южной Америке и предоставляют услуги по установке, вводу в эксплуатацию, техническому обслуживанию и обучению.

• Разработка по индивидуальному заказу: предоставляет индивидуальные услуги, такие как точная настройка смещения, настройка интерфейса и идентификация окраски, для удовлетворения конкретных потребностей OEM-заказчиков.

• Гарантийные обязательства: Стандартный гарантийный срок составляет 12 месяцев или 2000 рабочих часов (в зависимости от того, что наступит раньше), с возможностью продления до 36 месяцев по запросу.



---



Глава 6: Руководство по выбору и пояснение кода заказа

6.1 Правила кодирования модели

Модели серии Elephant Fluid Dynamics A2F соответствуют международным стандартам кодирования; пример: A2F 80 Р 2 П 1

Сегмент кода	Значение	Опция Описание
А2Ф	Идентификация серии	Аксиально-поршневой агрегат фиксированного рабочего объема с изогнутым валом
80	Технические характеристики/диаметр	80 см³/об
Р	направление вращения	R = по часовой стрелке (если смотреть со стороны конца вала), L = против часовой стрелки, W = двунаправленное попеременное
2	Структура/Тип задней крышки	Типы 1–4 соответствуют различным конфигурациям масляных портов и интерфейсам вспомогательных функций.
П	Тип оси	P = плоская шпонка (DIN 6885); Z = шлицевой вал (DIN 5480)
1	Характеристики платы порта/фланца	Сопоставьте установочные размеры и размеры масляного порта.

6.2 Дерево решений выбора

Шаг 1: Определите режим работы

– Применение только двигателя (однонаправленного/двунаправленного): выберите стандартную конфигурацию. – Применения взаимозаменяемости насос-двигатель: выберите конфигурацию вращения W (в обоих направлениях). – Применение насосов: проверьте состояние всасывающего отверстия; при необходимости установите подпиточный насос.

Шаг 2: Рассчитайте необходимое смещение

На основе расхода системы Q (л/мин) и целевой скорости n (об/мин):



Коэффициенты 1,05–1,10 используются для компенсации потерь объема и производственных допусков.

Шаг 3. Проверка давления и крутящего момента



Шаг 4. Подтвердите диапазон скорости.

-Максимальная частота вращения: -Минимальная частота вращения: для обеспечения равномерного вращения поддерживайте указанное значение частоты вращения.

Шаг 5. Выберите специальную конфигурацию

-Применение в среде с защитой окружающей среды → Дополнительные долговечные подшипники (L) + уплотнение FKM; -Требования к торможению → Дополнительные тормозные краны BVD/BVE; -Контроль скорости → Дополнительный интерфейс датчика скорости вращения; -Требования к очистке → Дополнительная функция очистки подшипников с U-образным отверстием (A2F250–A2F500).



---



Глава 7: Техническое обслуживание и диагностика неисправностей

7.1 Ключевые моменты ежедневного обслуживания

Нефтяной менеджмент

-Регулярно проверять чистоту масла; отбор проб и тестирование рекомендуется проводить каждые 500 часов или ежеквартально. -Поддерживать вязкость масла в оптимальном диапазоне (16–36 мм²/с); следить за снижением вязкости в периоды высоких температур. - Своевременно заменяйте фильтрующие элементы; устраняйте проблемы сразу же после получения сигнала тревоги о перепаде давления.

Мониторинг температуры

- Нормальная рабочая температура корпуса: 40–70°C - Максимально допустимая температура: 80°C (кратковременный пик: 90°C) - Если температура превышает 80°C, проверьте систему охлаждения, настройки перепускного клапана и внутренние утечки.

Мониторинг вибрации и шума

Нормальный уровень шума: <75 дБ(А). Возможные причины ненормального шума включают недостаточное всасывание масла (кавитацию), износ подшипников, износ кулачкового диска или несоосность муфты.

Фявление неисправности	Возможные причины	Меры исключения
Недостаточная скорость вывода	Вязкость масла слишком низкая, внутренние утечки увеличиваются, а подача масла в насос недостаточна.	Замените маслом соответствующей вязкости, проверьте износ распределительной пластины/плунжера и проверьте производительность насоса.
Недостаточный выходной крутящий момент	Установленное давление слишком низкое, имеется внутренняя утечка и снизился механический КПД.	Увеличьте давление предохранительного клапана, осмотрите уплотнения и проверьте состояние подшипников.
Аномальный шум	Утечка газа во всасывающем маслопроводе, загазованность масла, повреждение подшипников.	Затяните маслопровод и выхлопную систему, затем замените подшипники.
Утечка масла Шелл	Износ уплотнений оси, чрезмерное давление в корпусе, старение уплотнений	Замените уплотнение вала, проверьте противодавление маслосливной трубки и замените уплотнительные компоненты.
Перегрев	Постоянная перегрузка, загрязнение масла, недостаточное охлаждение.	Уменьшите нагрузку, переключитесь на модель большего размера, замените масло или улучшите охлаждение.

7.2 Диагностика общих неисправностей



---



Глава 8: Отраслевая ценность и будущие перспективы серии Elephant Fluid Dynamics A2F

8.1 Переосмысление стандартов соотношения цены и качества для гидравлических двигателей

Традиционно высокопроизводительные гидравлические двигатели ассоциировались с высокими затратами. Компания Elephant Hydraulics успешно разрушила это представление, используя вертикальную интеграцию производственной цепочки, экономичное управление производством и эффект масштаба при закупках. Серия A2F обеспечивает более чем 95% производительности, эквивалентную оригинальной продукции Rexroth, всего за 30–40% от ее цены, создавая беспрецедентную ценность для мировых производителей строительной техники, поставщиков услуг по техническому обслуживанию гидравлической системы и конечных пользователей.

8.2 Поддержка диверсификации глобальной цепочки поставок

В последние годы мировая обрабатывающая промышленность уделяет беспрецедентное внимание устойчивости цепочек поставок. Серия Elephant Fluid Power A2F представляет собой высококачественные гидравлические компоненты, производимые в Китае, и предоставляет клиентам в Европе, Северной Америке, Юго-Восточной Азии, Ближнем Востоке, Африке и Южной Америке надежный вариант «второго источника снабжения». В частности, в рыночной среде, характеризующейся длительными сроками поставки с завода и колебаниями цен от Rexroth, быстрая доставка и стабильные цены Elephant Fluid Power стали решающим фактором обеспечения непрерывности производства для клиентов.

8.3 Приверженность постоянным технологическим инновациям

Научно-исследовательский институт технологии гидродинамики Elephant продолжает инвестировать в постоянную модернизацию и развитие серии A2F:

• Инновации в материалах: изучайте новые материалы, такие как плунжеры с керамическим покрытием и распределительные диски, армированные углеродным волокном, с целью увеличения срока службы до 30 000 часов.

• Интеллектуальная интеграция: Разработайте версию интеллектуального двигателя, оснащенную встроенными датчиками давления/температуры и интерфейсами данных Интернета вещей, поддерживающими профилактическое обслуживание.

• Оптимизация энергоэффективности: конструкция окна распределения потока была оптимизирована с помощью моделирования жидкости CFD для достижения общего КПД более 92%.

• Соответствие экологическим требованиям: расширяет совместимость с биоразлагаемыми гидравлическими жидкостями, помогая клиентам достичь целей углеродной нейтральности.



---



Заключение

Аксиально-поршневые гидромоторы Elephant Fluid Power серии A2F (A2F10–A2F500) стали предпочтительным решением в мировой индустрии гидравлических передач благодаря широкому диапазону спецификаций, высокой совместимости с оригинальной продукцией Bosch Rexroth, проверенной надежности и конкурентным преимуществам в цепочке поставок. Будь то установка нового оборудования или послепродажное обслуживание/замена, экономичные приложения или высокопроизводительные системы, требующие максимальной надежности, серия A2F предлагает индивидуальные предложения.

Выбор Elephant Fluid Power означает не просто выбор гидравлического двигателя, но и выбор долгосрочного партнера, основанного на технологиях, ориентированного на клиента и глобально мыслящего. Поскольку индустрия гидравлических передач вступает в новую эру, характеризующуюся интеллектом, устойчивым развитием и высоким качеством обслуживания, Elephant Fluid Power стремится сотрудничать с клиентами по всему миру, чтобы совместно создавать светлое будущее для гидравлических систем.



---



Приложение

модель	перемещение (см³)	Номинальное давление (бар)	Пиковое давление (бар)	Максимальная скорость (об/мин)	масса (кг)	Характеристики фланца	Варианты концов оси
A2F10	10.3	400	450	6000	5,5	4 отверстия-ISO 3019-2	Плоский ключ/Спиральный ключ
A2F12	12.1	400	450	6000	5,8	4 отверстия-ISO 3019-2	Плоский ключ/Спиральный ключ
A2F23	23,0	400	450	5600	8.2	4 отверстия-ISO 3019-2	Плоский ключ/Спиральный ключ
A2F28	28,1	400	450	6300	9,5	4 отверстия-ISO 3019-2	Плоский ключ/Спиральный ключ
A2F45	45,6	400	450	5600	13,5	4 отверстия-ISO 3019-2	Плоский ключ/Спиральный ключ
A2F55	55,0	400	450	5000	15,0	4 отверстия-ISO 3019-2	Плоский ключ/Спиральный ключ
A2F63	63,0	400	450	5000	18,0	4 отверстия-ISO 3019-2	Плоский ключ/Спиральный ключ
A2F80	80,0	400	450	4500	23,0	4 отверстия-ISO 3019-2	Плоский ключ/Спиральный ключ
A2F107	107,0	400	450	4000	32,0	4 отверстия-ISO 3019-2	Плоский ключ/Спиральный ключ
A2F125	125,0	400	450	3800	38,0	4 отверстия-ISO 3019-2	Плоский ключ/Спиральный ключ
A2F160	160,0	400	450	3500	48,0	4 отверстия-ISO 3019-2	Плоский ключ/Спиральный ключ
А2Ф200	200,0	400	450	3200	58,0	4 отверстия-ISO 3019-2	Плоский ключ/Спиральный ключ
А2Ф250	250,0	350	400	2800	85,0	8 отверстий-ISO 3019-2	Плоский ключ/Спиральный ключ
A2F355	355,0	350	400	2500	120,0	8 отверстий-ISO 3019-2	Плоский ключ/Спиральный ключ
А2Ф500	500,0	350	400	2200	165,0	8 отверстий-ISO 3019-2	Плоский ключ/Спиральный ключ

Приложение A: Полный каталог моделей серии A2F

Приложение: Ссылки и стандарты

1. Бош Рексрот АГ. «Аксиально-поршневой фиксированный двигатель A2FM, технический паспорт RE 91001». 2011.

2. ИСО 3019-2:2001. «Гидравлическая жидкость. Размеры и идентификационный код монтажных фланцев и концов валов поршневых насосов и двигателей».

3. DIN 24312. «Гидравлическая жидкость, насосы и моторы, область применения различных серий давления».

4. Гидродинамика слонов. «Руководство по эксплуатации аксиально-поршневого объемного насоса/двигателя серии A2F», издание 2026 г.



---



Авторские права © 2026 Elephant Fluid Dynamics

Этот документ предназначен только для технического общения и выбора. Конкретные параметры должны быть указаны в последней версии руководства по продукту.





---



Этот документ был составлен компанией Elephant Hydrodynamic с целью предоставления авторитетных, профессиональных и всеобъемлющих технических справок для мировой гидравлической отрасли. Не стесняйтесь воспроизводить его, но указывайте источник.
