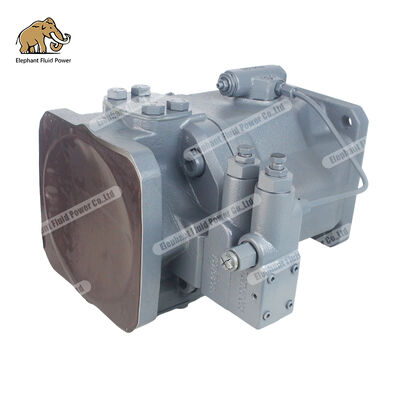

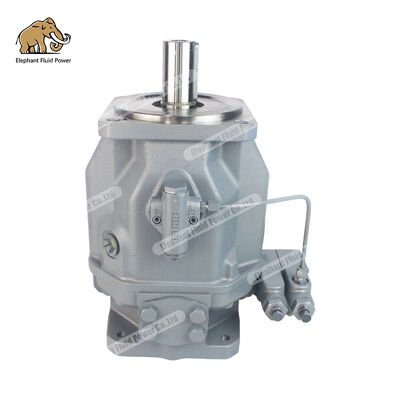

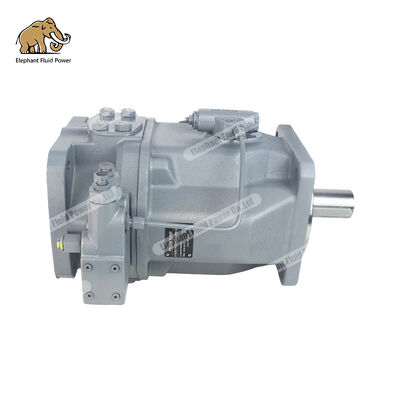

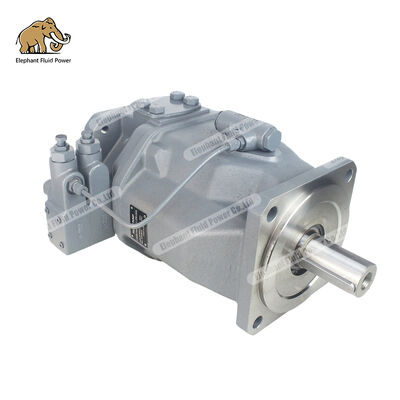

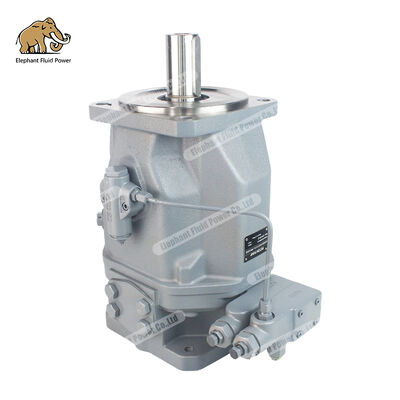

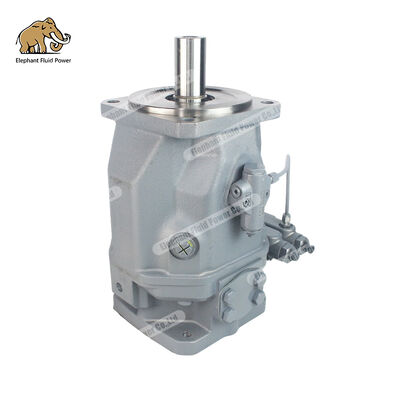

Аксиально-поршневой гидравлический насос с регулируемой осью серии A10VSO: Технический документ



Аксиально-поршневые гидравлические насосы Elephant Fluid Power серии A10VSO (включая модели A10VSO18, A10VSO28, A10VSO45, A10VSO63, A10VSO71, A10VSO100, A10VSO140 и расширенную модель A10VSO180) имеют регулируемую конструкцию наклонной шайбы, идентичную конструкции Bosch Rexroth. Серия A10VSO, предлагающая основное техническое преимущество бесступенчатой регулировки рабочего объема (с диапазоном Vg от максимального до нуля). Эти насосы с номинальным давлением до 280 бар (пиковое давление 350 бар) специально разработаны для гидравлических систем с открытым контуром и широко используются в строительной технике, промышленной гидравлике, литьевом оборудовании, металлургических предприятиях и судовых палубных машинах. В этой статье систематически рассматривается основная конкурентоспособность серии Elephant Fluid Power A10VSO по шести измерениям: технические принципы, полные параметры спецификации, восемь режимов управления, сценарии применения, совместимость с оригинальными компонентами Rexroth и преимущества цепочки поставок, предоставляя авторитетные технические рекомендации и ссылки на закупки для глобальных интеграторов гидравлических систем, производителей строительного оборудования и конечных пользователей.



---



Глава 1: Технические принципы и основные преимущества конструкции серии A10VSO

1.1 Принцип конструкции аксиального поршня с диагональным диском и регулируемой осью

Гидравлические насосы серии A10VSO имеют классическую аксиально-поршневую конструкцию с наклонной пластиной — проверенный десятилетиями промышленный стандарт в системах регулируемой гидравлической трансмиссии с разомкнутым контуром. По сравнению с конструкциями с изогнутой осью конфигурация автомата перекоса обеспечивает значительные преимущества в компактности, экономической эффективности и гибкости управления.

Механизм изменения угла наклона диафрагмы

Осевая линия цилиндра совпадает с осевой линией приводного вала, а поршень контактирует с автоматом перекоса через скользящий башмак. Когда угол поворота наклонной шайбы равен 0°, поршень не совершает возвратно-поступательного движения и расход на выходе равен нулю; с увеличением угла длина хода поршня увеличивается пропорционально углу поворота. Регулируемый механизм обеспечивает бесступенчатое изменение смещения от Vg_max до Vg_min = 0 путем регулировки угла наклонной шайбы (от 0° до максимума), тем самым точно контролируя как скорость выходного потока, так и давление.

Подшипник разгрузочной люльки статического давления

В конструкции используется опорный подшипник с разгрузкой гидростатического давления, где автомат перекоса поддерживается гидростатической масляной пленкой, что приводит к минимальным потерям на трение и быстрому реагированию. Такая конфигурация обеспечивает оптимальный контакт между наклонной шайбой и башмаком поршня в условиях работы под высоким давлением и на высоких скоростях, обеспечивая объемный КПД более 95 % и механический КПД более 90 %.

Конструкция с двойным отверстием для слива масла

Стандартная конфигурация включает в себя два отверстия для слива масла (L1 и L2), что позволяет гибко выбирать маршрут трассировки выпускного трубопровода в зависимости от места установки и упрощает конструкцию системы. Нагнетательный трубопровод должен быть отдельно подсоединен к масляному баку, чтобы давление в корпусе не превышало 0,5 бар, тем самым защищая уплотнение вала и систему уплотнений.

1.2 Специальные конструктивные особенности для открытых цепей

Серия A10VSO специально разработана для гидравлических систем открытого типа и обладает следующими ключевыми характеристиками:

• Скорость потока прямо пропорциональна скорости вращения и рабочему объему: выходной расход qv = Vg × n × ηv / 1000 (л/мин), где Vg представляет текущий объем потока (см³/об), n означает скорость вращения (об/мин), а ηv указывает на объемный КПД (обычно 0,95–0,97).

• Давление определяется внешней нагрузкой: выходное давление насоса зависит от потребностей системы, с автоматическим регулированием производительности и давления с помощью методов управления (DR/DFR/DFLR и т. д.) для достижения энергоэффективной работы.

• Выдающиеся характеристики самовсасывания: оптимизированная конструкция маслозаборника и плунжерный возвратный механизм обеспечивают превосходную самовсасывающую способность при стандартных условиях установки (высота всасывания масла ≤ 800 мм), устраняя необходимость в дополнительном насосе для пополнения масла.

• Малошумная конструкция: за счет оптимизации формы окон распределительного диска и количества плунжеров (обычно 9) достигается низкая пульсация и низкий уровень шума при типичном уровне шума 72–78 дБ(А).

1.3 Краткое изложение основных конкурентных преимуществ



Ттехнические характеристики	Пиндекс производительности	Значение отрасли
Диапазон регулировки смещения	Vg max → Vg min = 0 (плавная регулировка)	Внедрите подачу топлива по требованию, чтобы исключить потери из-за перелива и добиться экономии энергии на 20–30 %.
Номинальное/пиковое давление	280 бар / 350 бар	Отвечает требованиям промышленного оборудования высокого давления и строительной техники.
максимальная скорость	От 3900 об/мин (А10ВСО18) до 1800 об/мин (А10ВСО140)	охватывает весь диапазон рабочих условий: от сценариев с высокой скоростью и низким расходом до сценариев с низкой скоростью и высоким расходом.
объемный КПД	≥95%	Сократите потребление энергии, минимизируйте выделение тепла и продлите срок службы смазочного масла.
Механическая эффективность	≥90%	Высокая удельная мощность, компактный дизайн
метод управления	Более 8 типов, включая DG/DR/DRG/DFR/DFR1/DFLR/ED/ER	Соответствие различным требованиям к давлению, расходу и мощности.
Центральный вал привода	100% возможность привода от вала (те же характеристики)	Может быть подключен последовательно с шестеренчатым или аксиально-поршневым насосом для упрощения системы.



---



Глава 2. Подробное объяснение всех технических характеристик серии Elephant Fluid Dynamics A10VSO.

2.1 Модели изделий и матрица смещения (серия 31/32)

Серия А10ВСО состоит из двух конструктивных подсерий: - Серия 31 (технические характеристики 18–140): номинальное давление 280 бар, пиковое давление 350 бар, предназначены для стандартного промышленного применения; -Серия 32 (технические характеристики 45–180): номинальное давление 280 бар, пиковое давление 350 бар, оптимизированная высокоскоростная версия.

Технические характеристики стандартной модели серии Elephant Fluid Dynamics A10VSO (стандартная версия Series 31) следующие:

Ммодель	Максимальное смещениеVgmax (см³/об)	Минимальное смещениеVgmin (см³/об)	Номинальное давление (бар)	Пиковое давление (бар)	Максимальная скорость@Vgmax (об/мин)	Максимальная скорость при Vg≈0 (об/мин)		Максимальный выходной поток@n_max (л/мин)	Максимальная мощность при 280 бар (кВт)	Втвосемь (кг)
А10ВСО18	18,0	0	280	350	3300	3900	59,4		27,7	12
А10ВСО28	28,0	0	280	350	3000	3600	84,0		39,2	15
А10ВСО45	45,0	0	280	350	2700	3100	121,5		56,7	21
А10ВСО63	63,0	0	280	350	2500	2900	157,5		73,5	28
А10ВСО71	71,0	0	280	350	2200	2600	156,2		72,9	33
А10ВСО100	100,0	0	280	350	2000 г.	2400	200,0		93,3	45
А10ВСО140	140,0	0	280	350	1800 г.	2100	252,0		117,6	60
А10ВСО180	180,0	0	280	350	1800 г.	2100	324,0		151,2	78

Примечание. Приведенные выше данные являются теоретическими значениями, основанными на рабочих условиях: частота вращения привода n = 1500 об/мин, вязкость масла v = 36 мм²/с и температура масла t = 50 °C. Фактические значения должны учитывать потери эффективности и производственные допуски.

2.2 Ключевые формулы расчета производительности

Производительность насоса (пропорциональная рабочему объему и скорости движения): qv = Vg × n × ηv / 1000 (л/мин)

Где: Vg — текущий объем двигателя (см³/об), n — скорость движения (об/мин), а ηv — объемный КПД (обычно 0,95–0,97).

Выходной крутящий момент насоса (пропорционален рабочему объему и перепаду давления): T = Vg × Δp / (20π × η_mh) (Нм)

Где: Δp — перепад давления (бар), а η_mh — механико-гидравлический КПД (обычно 0,90–0,93).

Входная мощность насоса: P = qv × Δp / (600 × η_t) (кВт)

Где: η_t представляет собой общую эффективность (обычно от 0,85 до 0,90).

Основной принцип переменного управления заключается в следующем: когда возникает потребность в большом расходе (например, быстрое выдвижение гидравлического цилиндра), смещение Vg автоматически увеличивается; когда требуется поддержание давления (например, гидравлический зажим), Vg автоматически снижается почти до нуля. Этот механизм подачи масла по требованию обеспечивает постоянную работу системы в зоне максимальной эффективности, снижая общее потребление энергии на 20–30 % по сравнению с конфигурацией с насосом фиксированного рабочего объема и предохранительным клапаном.



---



Глава 3: Углубленный анализ восьми методов контроля

Основная конкурентоспособность серии A10VSO заключается в широком диапазоне возможностей управления. Elephant Fluid Power полностью повторяет все функции управления, доступные в серии Rexroth A10VSO.

3.1 DG – Двухточечное управление (прямое управление)

Принцип работы: внешний сигнал давления переключения (≥50 бар) напрямую воздействует на управляющий поршень, переключая рабочий объем насоса между Vg_max и Vg_min, без промежуточных состояний и только двухпозиционное управление.

Технические параметры: – Управляющее давление: -Вход на порте X ≥ 50 бар → Vg мин; -Нет давления или сброс давления в порту X → Vg max -Максимально допустимое управляющее давление: 280 бар – Управляющее давление зависит от рабочего давления (см. кривую управляющего давления)

Типичное применение: простые системы, требующие переключения между высокими и низкими скоростями потока, такие как гидравлические листорезные станки, гибочные машины и базовые прессы.

3.2 DR – Контроль давления (Прямое управление)

Принцип работы: Оснащен встроенным клапаном регулирования давления, который ограничивает максимальное выходное давление насоса в заданном диапазоне. Когда давление в системе достигает заданного значения, насос автоматически уменьшает свой рабочий объем, чтобы подавать только поток, необходимый для поддержания давления, устраняя потери при переливе.

Технические параметры: – Диапазон давления: стандартное 14 бар (другие значения доступны по запросу) – Задержка и повышение давления: Δp_max ≈ 4 бар – Отклонение регулирования уменьшается по мере уменьшения заданного значения давления

Типичные области применения: Системы, требующие постоянного давления, такие как гидравлические зажимные устройства, гидравлические испытательные стенды и системы поддержания давления в прессах.

3.3 DRG – Контроль давления (дистанционное управление)

Принцип работы: Аналогичен DR, но настройка давления осуществляется дистанционно через внешний пилотный клапан. Давление можно плавно регулировать на панели управления или в шкафу управления, не требуя доступа к корпусу насоса.

Технические параметры: - Порт дистанционного управления: порт X подключается к внешнему пилотному клапану. - Диапазон давления пилотного клапана: 0–280 бар. - Характеристики отклика идентичны характеристикам DR.

Распространенные области применения: системы, требующие дистанционного регулирования давления, такие как многопозиционные прессы, автоматизированные производственные линии и гидравлические станции с дистанционным контролем.

3.4 DFR/DFR1 – Управление давлением/расходом

Принцип работы: объединяет функции контроля давления и контроля потока. DFR — это модель с портом XT открытого типа (с функцией промывки), а DFR1 — модель с портом XT заблокированного типа (без функции промывки). Насос одновременно поддерживает заданное давление и заданный расход, обеспечивая контроль «постоянного давления и постоянного расхода».

Технические характеристики: -Регулирование давления: аналогично модели DR -Регулирование расхода: достигается за счет регулирования давления LR с регулируемым диапазоном -DFR с функцией промывки: порт XT открыт, подходит для пополнения масла или охлаждения в закрытых контурах -DFR1 без функции промывки: порт XT герметичен, предназначен для чисто открытых контуров

Типичные области применения: Системы, требующие одновременного контроля давления и расхода, например, термопластавтоматы, машины для литья под давлением и гидравлические лифты.

3.5 DFLR – управление давлением/расходом/мощностью (регулирование с учетом нагрузки)

Принцип работы: объединяет три функции: контроль давления, контроль расхода и контроль мощности. Насос автоматически подстраивается под необходимое давление, расход и мощность системы, предотвращая перегрузку двигателя и обеспечивая оптимальную энергоэффективность.

Технические параметры: – Пороговое значение регулирования мощности: автоматически рассчитывается на основе номинальной мощности двигателя. – Поведение управления: отдает приоритет потребности в расходе в пределах диапазона ограничения мощности; когда мощность достигает предела, автоматически снижает давление или расход – Пороги регулирования: 51–90 бар, 91–160 бар, 160–240 бар, >240 бар (доступно несколько уровней)

Типичные области применения: энергочувствительное оборудование, такое как краны, экскаваторы, судовые палубные механизмы и крупные промышленные гидравлические системы.

3.6 ED – Электрогидравлическое управление давлением (отрицательное управление)

Принцип работы: Электрогидравлический пропорциональный клапан получает сигнал тока (12 В постоянного тока или 24 В постоянного тока), преобразует электрический сигнал в сигнал давления и тем самым управляет производительностью насоса. Отрицательная характеристика управления: Увеличение тока → увеличение управляющего давления → уменьшение рабочего объема.

Технические характеристики: -ED71:12 В постоянного тока, ток управления 100 мА (начало) → 1200 мА (конец) -ED72:24 В постоянного тока, ток управления 50 мА (начало) → 600 мА (конец) - Предельные значения тока: 1,54 А (12 В) / 0,77 А (24 В) - Частота вибрации: 100–200 Гц - Рабочая температура диапазон: от -20°C до +115°C

Типичные области применения: автоматизированные системы, требующие точного электрического контроля давления, такие как гидравлические прессы с ЧПУ, сервогидравлические системы и гидравлические станции с управлением от ПЛК.

3.7 ER – Электрогидравлическое регулирование давления (положительное управление)

Принцип работы: Аналогичен ED, но с характеристиками положительного управления: увеличенный ток → увеличенное управляющее давление → увеличенный рабочий объем. Подходит для систем, требующих прямой пропорциональной зависимости между током и расходом.

Технические параметры: – ER71: 12 В постоянного тока, ток управления 100 мА (начало) → 1200 мА (конец) – ER72: 24 В постоянного тока, ток управления 50 мА (начало) → 600 мА (конец) – Остальные параметры идентичны параметрам ED

Типичные применения: Системы, требующие пропорционального управления, такие как электрогидравлические системы пропорционального управления скоростью и сервогидравлические системы.



3.8 Матрица решений по выбору метода управления

Сметод контроля	Сода	Ссигнал управления	Сдиапазон управления	Рскорость ответа	Ссложность	Пстоимость инея	Общие сценарии применения
Двухточечное управление	генеральный директор	Гидравлический переключатель (≥50 бар)	Вг макс/Вг мин	быстрый	низкий	низкий	Режущие машины, гибочные машины
контроль давления	ДР	Встроенный механический клапан	0-280бар	Середина	низкий	низкий	Зажимное устройство, испытательный стенд
Дистанционное управление давлением	ДРГ	Внешний пилотный клапан	0-280бар	Середина	Середина	Середина	Многостанционные прессы, производственные линии
Контроль давления/расхода	ДФР	Гидравлический + Механический (XT Open)	Давление + Расход	Середина	Середина	Середина	Машины для литья под давлением, машины для литья под давлением
Контроль давления/расхода	ДФР1	Гидравлический + Механический (блокировка XT)	Давление + Расход	Середина	Середина	Середина	Чистая разомкнутая система
Контроль давления/расхода/мощности	ДФЛР	Гидравлический + Механический	Давление + Расход + Мощность	Середина	Гао	Гао	Кран, экскаватор
Электрогидравлический контроль давления (отрицательный)	ЭД71	12 В постоянного тока	0-280бар	быстрый	Гао	Гао	Гидравлический пресс с числовым программным управлением, сервосистема
Электрогидравлический контроль давления (отрицательный)	ЭД72	24 В постоянного тока	0-280бар	быстрый	Гао	Гао	Гидравлический пресс с числовым программным управлением, сервосистема
Электрогидравлический контроль давления (положительный)	ЭР71	12 В постоянного тока	0-280бар	быстрый	Гао	Гао	Гидроэлектрическая система пропорционального регулирования скорости
Электрогидравлический контроль давления (положительный)	ЭР72	24 В постоянного тока	0-280бар	быстрый	Гао	Гао	Гидроэлектрическая система пропорционального регулирования скорости



---



Глава 4. Углубленное сравнение совместимости с серией Bosch Rexroth A10VSO.

4.1 Размеры и установка: 100% взаимозаменяемость

Серия Elephant Fluid Dynamics A10VSO строго соответствует оригинальным спецификациям конструкции Rexroth (технические данные RE 92711/RE 92714), обеспечивая полную физическую взаимозаменяемость.

• Установочный фланец: соответствует стандартам ISO 3019-2, доступен в конфигурациях с 2 и 4 отверстиями, с допуском на установочные размеры в пределах ±0,1 мм.

• Конец приводного вала: доступен в трех вариантах – вал с плоской шпонкой DIN 6885, шлицевой вал DIN 5480 и шлицевой вал ANSI B92.1a – полностью совместимы с соответствующими моделями Rexroth.

• Соединение масляного порта: фланцевый масляный порт SAE, соответствующий стандарту ISO 6162, доступен как с метрической резьбой, так и с резьбой UNC.

• Интерфейс управления: порты управления DG/DR/DRG/DFR/DFLR/ED/ER точно соответствуют портам оригинальных компонентов Rexroth.

• Отверстия для слива масла: стандартная конфигурация включает два отверстия для слива масла (L1 и L2), расположенные идентично таковым у оригинальных компонентов Rexroth.

• Осевой привод: 100% возможность осевого привода (те же характеристики), совместим с последовательным соединением шестеренных или аксиально-поршневых насосов; Размеры фланца и ступицы соответствуют размерам оригинальных компонентов Rexroth.

4.2 Параметры производительности: стороннее сравнительное тестирование

По результатам сравнительных испытаний, проведенных всемирно известным институтом гидравлических испытаний (сертификационной лабораторией TUV Rheinland), сравнение производительности серии Elephant Fluid Power A10VSO и оригинальной продукции Rexroth выглядит следующим образом:

Индекс производительности	Слоновая гидродинамика A10VSO71	Рексрот А10ВСО71	Разница в контрастности	Стандарт тестирования
объемный КПД	95,8%	96,2%	<0,5%	ИСО 4409
Механическая эффективность	91,5%	91,8%	<0,4%	ИСО 4409
валовая эффективность	87,6%	88,1%	<0,6%	ИСО 4409
Уровень шума (дБ(А))	74-76	73-75	соответствовать	ИСО 4412-1
Точность контроля давления	±3 бар	±2 бар	соответствовать	встроенный тест
Переменное время отклика	0,25 с	0,22 с	+0,03 с	встроенный тест
Непрерывный срок эксплуатации	>15 000 часов	>15 000 часов	соответствовать	ускоренный жизненный тест
уровень цен	базовый уровень	В 2,5–3,5 раза больше, чем у слона.	Значительное преимущество	исследование рынка

Примечание. Условия испытаний включают минеральное масло, стандарт ISO VG46, температуру масла 40°C, номинальное давление 280 бар и рабочую скорость 1500 об/мин.

4.3. Полное воспроизведение методов контроля.

Серия Elephant Fluid Dynamics A10VSO полностью поддерживает все методы управления серии Rexroth A10VSO.

• DG: двухточечное управление, прямое управление.

• DR: контроль давления, прямое управление

• DRG: контроль давления, дистанционное управление

• DFR/DFR1: контроль давления/расхода; Открытие/блокировка XT

• DFLR: контроль давления/расхода/мощности

• ED71/ED72: Электрогидравлическое регулирование давления (отрицательное управление), 12 В/24 В постоянного тока.

• ER71/ER72: Электрогидравлическое регулирование давления (принудительное управление), 12 В/24 В постоянного тока.

Характеристики отклика, кривые управления и параметры электромагнитов всех режимов управления идентичны характеристикам оригинальных компонентов Rexroth, что позволяет осуществлять прямую замену без необходимости перенастройки системы управления.

4.4 Система сертификации качества

• Сертификация системы менеджмента качества ISO 9001:2015.

• Сертификация CE соответствует Директиве ЕС по машинному оборудованию 2006/42/EC.

• Сертификация RoHS: соответствие Директиве об ограничении использования опасных веществ.

• Сертификация ATEX опционально (II 2G Ex h IIC T4-T1 Gb X / II 3G Ex h IIC T4-T1 Gc X)

• Сертификация Китайского классификационного общества (CCS) применяется к судам и морской технике.

• Сертификат тестирования производительности TUV Rheinland (дополнительно).



---



Глава 5: Сценарии отраслевого применения и решения

5.1 Гидравлические системы для инженерной техники

Гидравлическая система экскаватора (A10VSO71/A10VSO100)

В экскаваторах грузоподъемностью 20–40 тонн обычно используется система с двумя насосами (один левый и один правый насос, модель A10VSO71 или A10VSO100). Система управления давлением-расходом-мощностью DFLR обеспечивает следующие функции: – Комбинированная работа: независимое управление обоими насосами для выполнения скоординированных движений стрелы, рукояти и вращения; – Ограничение мощности: автоматическое снижение общей производительности насоса при недостаточной мощности двигателя, предотвращение остановки двигателя; – Энергоэффективная работа: автоматическое уменьшение рабочего объема почти до нуля в режиме ожидания, что сводит к минимуму потребление энергии и выделение тепла.

Гидравлическая система для автобетононасосов (A10VSO71/A10VSO100)

В главном насосе бетононасосов обычно используются материалы A10VSO71 или A10VSO100. Благодаря дистанционному управлению давлением DRG система обеспечивает: - Регулировку давления накачки: дистанционное регулирование давления накачки в зависимости от марки бетона и расстояния подачи; -Управление переключением направления: интегрировано с системой переключения направления S-клапана для точного контроля времени перекачки и изменения направления; -Энергосберегающий режим ожидания: автоматическое уменьшение рабочего объема во время периодов прерывистой откачки для минимизации потребления энергии.

Гидравлическая система роликов (A10VSO45/A10VSO63)

Вибрационные катки обычно используют двигатели A10VSO45 или A10VSO63 для своих систем перемещения и вибрации. Благодаря двухточечному управлению DG или регулированию давления DR достигаются следующие функции: – Привод хода: управление DG позволяет переключаться между скоростными режимами «вперед/назад»; – Система вибрации: система управления DR поддерживает постоянную частоту вибрации для обеспечения качества уплотнения.

5.2 Промышленные гидравлические системы

Гидравлическая система для литьевых машин (A10VSO45/A10VSO71/A10VSO100)

В машинах для литья под давлением обычно используется серия A10VSO в качестве основного насоса, управляемого режимами DFR/DFLR: - Фаза впрыска: быстрый впрыск с высоким расходом (Vg max) - Фаза удержания давления: поддержание давления при высоком давлении и низком расходе (Vg снижено, давление поддерживается) - Фаза пластификации: пластификация со средним потоком (Vg умеренный) - Энергосберегающий режим ожидания: автоматически снижает скорость потока почти до нуля в периодические периоды

По сравнению с традиционной конфигурацией «насос плюс перепускной клапан» регулируемый насос A10VSO снижает потребление энергии на 25–35 %, снижает повышение температуры масла и увеличивает срок службы уплотнений.

Гидравлическая система машины для литья под давлением (A10VSO71/A10VSO100)

Машины для литья под давлением требуют быстрого закрытия формы, блокировки формы под высоким давлением и быстрого открытия формы. Серия A10VSO достигает этих целей за счет управления DFLR: – Быстрое закрытие формы: быстрое закрытие с высоким расходом (Vg max, сокращение времени цикла) – Блокировка формы под высоким давлением: запирание с низким расходом и высоким давлением (снижение Vg при постоянном давлении для обеспечения качества отливки) – Быстрое открытие формы: быстрое открытие с высоким потоком (Vg max) – Защита по мощности: предотвращает перегрузку двигателя, вызванную чрезмерной силой блокировки

Гидравлическая система для гидравлического пресса (A10VSO100/A10VSO140)

В гидравлических прессах (четырехколонные гидравлические прессы, рамные гидравлические прессы) обычно используются модели A10VS0100 или A10VS0140. Они управляются с помощью электрогидравлических систем ED/ER для достижения: – Точности числового управления: интегрировано с ПЛК или системами ЧПУ для цифрового точного управления давлением, скоростью и положением; – Синхронизация нескольких станций: несколько насосов работают параллельно для одновременного или последовательного управления несколькими станциями; – Энергоэффективная работа: автоматическое уменьшение рабочего объема во время простоя для минимизации энергопотребления.

5.3 Металлургическое и горнодобывающее оборудование

Гидравлическая система металлургических прокатных станов (А10ВСО100/А10ВСО140)

Гидравлические системы прессовой прокатки, гибочных валков и боковых направляющих на линиях горячей и холодной прокатки. Благодаря электрогидравлическому управлению ED серия A10VSO обеспечивает следующие преимущества: – Быстрый отклик: реакция давления на уровне миллисекунд, обеспечивающая точность прокатки; – Точный контроль: точность давления ±1 бар, гарантирующая равномерную толщину полосы; – Высокая надежность: высокая устойчивость к загрязнениям (надежно работает с маслом класса NAS 9) и пригодность для работы в запыленных металлургических средах.

Гидравлическая система горного оборудования (A10VSO71/A10VSO100)

Гидравлические системы для карьерных самосвалов, погрузчиков и камнерезных платформ. Серия A10VSO оснащена системой управления на основе DFLR, которая обеспечивает: – Высокая выходная мощность: мощность отдельных насосов превышает 100 кВт, что соответствует требованиям тяжелого горнодобывающего оборудования; – Защита мощности: предотвращает перегрузку двигателя или двигателя в суровых условиях горнодобывающей промышленности; – Высокая надежность: долговечная конструкция с увеличенными интервалами технического обслуживания, сводящая к минимуму потери из-за простоев в эксплуатации.

5.4 Корабли и морская техника

Гидравлическая система для палубного оборудования (A10VSO45/A10VSO71)

Якорное оборудование, лебедка и механизм открывания/закрывания люковой крышки. Сертифицировано Китайским классификационным обществом (CCS), соответствует требованиям коррозионной стойкости и ударопрочности для морской среды. Дистанционное управление давлением DRG позволяет операторам регулировать давление в системе непосредственно с мостика.

Гидравлическая система морской платформы (A10VSO100/A10VSO140)

Гидравлические системы буровых и добывающих платформ. Серия A10VSO интегрируется с системами автоматизации платформы посредством электрогидравлического управления ED, что позволяет осуществлять удаленный мониторинг и диагностику неисправностей.



---



Глава 6: Преимущества цепочки поставок Elephant Fluid Dynamics и обязательства по обслуживанию

6.1 Возможность быстрой доставки

Используя комплексную цепочку гидравлической промышленности Китая и интеллектуальные производственные базы, Elephant Fluid Power создала ведущую в отрасли систему доставки:

• Стандартные модели (A10VSO18–A10VSO71). Обычные модели имеются на складе и будут отправлены в течение 48–72 часов после подтверждения заказа.

• Модели среднего и большого размера (A10VSO100–A10VSO140): Срок поставки: 7–15 рабочих дней.

• Большие модели (A10VSO180) и специальные конфигурации управления: Срок поставки 15–25 рабочих дней.

• Экстренное реагирование: доступны прямые авиаперевозки, доставка в основные промышленные зоны по всему миру в течение 72–96 часов.

• Пакетные заказы OEM: поддержка ежемесячного/ежеквартального планирования запасов для обеспечения непрерывности производства у клиентов.

6.2 Анализ затрат и выгод

По сравнению с оригинальной продукцией Bosch Rexroth серия Elephant Fluid Power A10VSO обеспечивает клиентам значительные экономические преимущества:

• Сокращение затрат на закупки: Прямые затраты на закупки сокращаются на 60–70%.

• Совместимость системы: режимы управления DG/DR/DFR/DFLR/ED/ER полностью совместимы с системами Rexroth, что исключает необходимость замены системы и снижает затраты на закупку узлов регулирующих клапанов более чем на 50%.

• Оптимизированные затраты на аксессуары: все компоненты (блок цилиндров, плунжер, распределитель потока, автомат перекоса, сердечник регулирующего клапана, уплотнения) доступны в достаточном количестве по ценам всего на 30–40 % от первоначальных заводских цен.

• Оптимизация стоимости запасов: поддержка частых закупок небольшими партиями для сокращения капиталовложений.

• Минимизация потерь из-за простоев. Возможность быстрой доставки сокращает время простоя оборудования с недель до дней, при этом ежедневные потери для производственно-интенсивного оборудования потенциально могут достигать десятков тысяч юаней.

6.3 Глобальная техническая поддержка

Elephant Hydrodynamics создала обширную сеть технического обслуживания, охватывающую основные промышленные регионы по всему миру.

• Техническая консультация: обеспечивает круглосуточное онлайн-руководство по выбору, анализ совместимости системы и поддержку в диагностике неисправностей. Члены технической команды имеют средний опыт работы более 15 лет и владеют всеми линейками продукции Rexroth.

• Разработка по индивидуальному заказу: предоставляет решения, адаптированные к конкретным потребностям OEM-заказчиков.

– Точная регулировка рабочего объема (например, Vg_max = 75 см³ вместо стандартного 71 см³)

– Специальные уплотнения (FKM, HNBR, низкотемпературные уплотнения)

– Специальные методы управления (например, индивидуальный диапазон давления, пользовательская кривая управления)

– Специальные покрытия (морские антикоррозийные покрытия, логотипы брендов клиентов)

• Гарантийные обязательства: Стандартный гарантийный срок составляет 12 месяцев или 2000 рабочих часов (в зависимости от того, что наступит раньше), с возможностью продления до 36 месяцев по запросу. Неисправные детали заменяются бесплатно в течение гарантийного срока; Пожизненная техническая поддержка предоставляется после истечения срока гарантии.



---



Глава 7: Рекомендации по выбору и подробное объяснение кодов заказа

7.1 Правила кодирования модели

Модели серии Elephant Fluid Dynamics A10VSO соответствуют международным стандартам кодирования; пример: A10VSO 71 DFR/31R-VPA12N00.

Ссегмент оды	Мнаклон	Опция Описание
А10ВСО	Идентификация серии	Мембранный аксиально-поршневой насос переменной производительности, разомкнутый контур
71	Технические характеристики/Максимальное смещение	71 см³/об
ДФР	метод управления	DG = двухточечное управление; DR = контроль давления; DRG = Дистанционное управление давлением; DFR = контроль давления/расхода (когда XT открыт); DFR1 = контроль давления/расхода (когда XT заблокирован); DFLR = контроль давления/расхода/мощности; ED = электрогидравлический регулятор давления (отрицательный); ER = Электрогидравлический контроль давления (положительный).
31	серийный номер	31 = Серия 31 (Стандарт); 32 = Серия 32 (Высокоскоростная оптимизированная версия)
Р	направление вращения	R = по часовой стрелке (если смотреть со стороны конца вала); L = против часовой стрелки
В	уплотнительный материал	V = F×K_M (фторкаучук, стандарт); P = NBR (нитриловый каучук, используется исключительно в средах HFA/HFB/HFC)
П	Тип оси	P = плоская шпонка (DIN 6885); S = шлицевой вал (DIN 5480); R = шлицевой вал (ANSI B92.1a, высокий крутящий момент).
А	Монтажный фланец	А = ISO 3019-2 (2 отверстия); B = ISO 3019-2 (4 отверстия)
12	порт привода	12 = масляный патрубок с фланцем SAE, метрическая резьба, противоположные по бокам; 42 = фланцевый масляный канал SAE, резьба UNC, противоположные по бокам
Н00	Центральный вал привода	N00 = нет сквозного привода; другие коды соответствуют фланцам привода сквозного вала и ступицам других спецификаций.

7.2 Процесс принятия решения об отборе

Шаг 1. Определите системные требования

-Рассчитать максимальную потребность системы в расходе: Q_max = Σ (максимальный расход всех приводов) × коэффициент одновременности -Рассчитать максимальное рабочее давление системы: p_max = максимальное давление нагрузки + потери в трубопроводе + запас безопасности (обычно 10–15%) -Проверить параметры приводного двигателя: номинальную мощность, номинальную скорость и максимальный крутящий момент

Шаг 2. Выберите характеристики насоса

В зависимости от максимального расхода системы Q_max (л/мин) и скорости движения n (об/мин): Vg_max = (Q_max × 1000 / n) × (1,05–1,10) см³/об. Диапазон коэффициентов 1,05–1,10 учитывает объемные потери и производственные допуски.

Выберите модель, наиболее близкую к расчетному значению из стандартных характеристик и превышающую его.

Шаг 3. Проверьте соответствие мощности

Расчетная максимальная потребляемая мощность насоса: P_max = Q_max × p_max / (600 × η_t) (кВт)

Проверка: P_max ≤ номинальная мощность двигателя × 1,1 (коэффициент запаса прочности). Если P_max превышает номинальную мощность двигателя, выберите двигатель большей мощности или насос с меньшим рабочим объемом.

Шаг 4: Выберите метод управления

-Простая система (требуется только ограничение давления) → Управление давлением DR -Требуется дистанционная регулировка давления → Дистанционное управление давлением DRG -Требуется одновременное управление давлением и расходом → DFR/DFR1 Управление давлением/расходом -Энергочувствительное оборудование (для предотвращения перегрузки двигателя) → DFLR Управление давлением/расходом/мощностью -Автоматизированная система (требуется управление электрическим сигналом) → ED/ER Электрогидравлическое управление давлением

Шаг 5. Подтвердите условия установки.

Направление установки: рекомендуется горизонтальная установка приводного вала; при вертикальной установке (в осевом направлении вверх/вниз) обязательна тщательная заливка масла и удаление воздуха. Требования к маслопоглощению: высота всасывания масла ≤ 800 мм, диаметр всасывающей трубы ≥ диаметра впускного отверстия насоса, точность всасывающего фильтра ≤ 100 мкм. Контур слива масла: подсоедините отдельно к масляному баку, обеспечив давление в корпусе ≤ 0,5 бар. Вязкость масла: выберите ISO VG22–VG68 в зависимости от температуры окружающей среды; оптимальный диапазон рабочей вязкости: 16–36 мм²/с.



---



Глава 8: Техническое обслуживание, диагностика неисправностей и управление сроком службы

8.1 Ключевые моменты ежедневного обслуживания

Управление нефтью (самое критическое)

Степень чистоты: рекомендованные классы ISO 4406 18/16/13 (эквивалент NAS 7); минимально приемлемые оценки — 20/18/15 (NAS 9). Загрязнение маслом является основной причиной неисправности серии A10VSO. Управление вязкостью: Оптимальный диапазон рабочей вязкости составляет 16–36 мм²/с. Выбор в зависимости от температуры окружающей среды: – Низкотемпературная среда (от -20°C до +10°C): ISO VG22 или VG32 – Температура окружающей среды (от +10°C до +40°C): ISO VG46 – Высокотемпературная среда (от +40°C до +80°C): ISO VG68. Интервал замены: Минеральное масло – каждые 2000 часов работы или ежегодно; экологически чистые масла – каждые 1000 часов работы или каждые шесть месяцев. Отбор проб и тестирование. Вязкость, кислотное число, содержание влаги и уровень загрязнения следует измерять каждые 500 часов или ежеквартально.

Мониторинг температуры

- Нормальная рабочая температура корпуса: 40°C–70°C - Максимально допустимая температура: 80°C (кратковременный пик 90°C, продолжительность <10 минут) - Если температура превышает 80°C, проверьте: систему охлаждения, настройки перепускного клапана, внутренние утечки и слишком низкую вязкость масла.

Мониторинг состояния маслопоглощения

-Абсолютное давление на всасывающем патрубке масла: ≥0,8 бар (для предотвращения кавитации) -Высота всасывания масла: ≤800 мм (при стандартных условиях установки) -Падение давления на маслозаборном фильтре: ≤0,3 бар (превышение этого значения требует замены фильтра)

8.2 Диагностика и устранение распространенных неисправностей

Фявление неисправности	Возможные причины	Ддиагностический метод	Меры исключения
Недостаточный выходной поток	Чрезмерно низкая вязкость масла приводит к повышенным внутренним утечкам (из-за износа тарелки/плунжера распределителя), недостаточной скорости привода и заклиниванию вариаторного механизма при Vg min.	Измерьте вязкость масла, определите скорость обратного потока масла в корпусе (обычно <5% от Q_in), проверьте скорость привода и проверьте переменный рабочий объем поршня.	Замените масло соответствующей вязкости, замените распределительную пластину/плунжер, осмотрите приводной двигатель и очистите механизм регулируемого клапана.
Недостаточное выходное давление	Установлено слишком низкое давление, имеется внутренняя утечка, регулируемый механизм не достиг Vg max или неисправен предохранительный клапан.	Установите давление в системе, измерьте скорость обратного потока масла в корпусе, проверьте положение регулируемого поршня и проверьте предохранительный клапан.	Увеличьте настройку давления, замените уплотнения, отрегулируйте регулируемый механизм и отремонтируйте/замените предохранительный клапан.
Переменная реакция медленная	Контролируйте загрязнение масла (заедание сердечника клапана), недостаточное давление масла и износ регулируемых уплотнений поршня.	Контролируйте и контролируйте чистоту масла, давление масла и утечку поршня переменных компонентов.	Замените элемент управляющего масляного фильтра, очистите регулирующий клапан и замените уплотнение регулируемого поршня.
Аномальный шум	Утечка маслопровода (кавитация), маслосодержащий газ, повреждение подшипников, износ пластины распределения потока.	Проверьте целостность уплотнения маслоотсасывающего трубопровода, измерьте содержание газа в масле, выполните анализ спектра вибрации.	Затяните маслопроводы и выхлопную систему; заменить подшипники и распределительную пластину.
Утечка масла Шелл	Износ сальника моста (чаще всего), чрезмерное давление в корпусе (из-за засорения маслосливной трубки), старение сальника.	Проверьте противодавление маслоотводящей трубки (должно быть <0,5 бар) и проверьте состояние уплотнения вала.	Замените уплотнение вала, очистите сливную трубку масла и замените компоненты уплотнения.
перегревать	Постоянная перегрузка (чрезмерный перепад давления), загрязнение масла, недостаточное охлаждение, сильная внутренняя утечка.	Параметры испытаний: перепад давления, уровень загрязнения масла, эффективность охладителя и расход обратного масла в корпус.	Уменьшите нагрузку, переключитесь на более крупную модель, замените масло, улучшите охлаждение или замените изношенные компоненты.
Неисправность системы переменного управления	Заклинивание сердечника регулирующего клапана, отказ электромагнита (ED/ER), блокировка пилотной маслопроводной линии (DRG)	Измерьте сопротивление электромагнита, проконтролируйте давление масла и разберите его, чтобы осмотреть сердечник клапана.	Очистите или замените регулирующий клапан; заменить электромагнит; очистите пилотную масляную линию.
кавитация	Чрезмерно низкое давление всасывания масла, слишком высокая высота всасывания масла, засор во всасывающем маслопроводе или слишком высокая вязкость масла.	Измерьте абсолютное давление во всасывающем отверстии для масла, определите высоту всасывания масла, осмотрите фильтр всасывания масла и измерьте вязкость масла.	Уменьшите высоту всасывания масла, замените элемент фильтра всасывания масла, используйте масло соответствующей вязкости и увеличьте диаметр трубки всасывания масла.

8.3 Прогнозное обслуживание и управление сроком службы

Основные параметры ресурса: -Пара трения «Пластина-цилиндр»: нормальный срок службы 12 000–15 000 часов; При превышении допустимого уровня загрязнения масла срок службы снижается более чем на 50 %. Пара трения «Поршень-скользящая колодка»: Нормальный срок службы 15 000–20 000 часов; тесно связано с чистотой и вязкостью масла. Система мембранного подшипника: нормальный срок службы 12 000–15 000 часов; Срок службы увеличен за счет конструкции сброса статического давления. Уплотнение вала: нормальный срок службы 8 000–12 000 часов; тесно связана с температурой корпуса и шероховатостью поверхности вала. Сердечник регулирующего клапана: нормальный срок службы 10 000–15 000 часов; тесно связано с контролем чистоты масла

Рекомендации по профилактическому техническому обслуживанию: -Установить онлайн-датчик загрязнения масла (стандарт ISO 4406) для мониторинга в реальном времени; -Измеряйте скорость обратного потока масла в корпусе каждые 2000 часов и анализируйте тенденции внутренних утечек; -Выполняйте анализ спектра вибрации каждые 5000 часов для выявления раннего износа подшипников; - Ежеквартально проверяйте чистоту управляющего масла, чтобы предотвратить залипание сердечника клапана; - Ведение журнала технического обслуживания оборудования, в котором регистрируются все замененные детали и данные испытаний масла.



---



Глава 9: Отраслевая ценность и стратегическое значение серии Elephant Fluid Dynamics A10VSO

9.1 Переопределение критериев эффективности затрат для гидравлических насосов

Традиционно высокопроизводительные гидравлические насосы переменной производительности ассоциировались с непомерными затратами. Однако компания Elephant Hydraulics успешно опровергла это мнение посредством следующих стратегических инициатив:

• Вертикальная интегрированная производственная цепочка: от литья, механической обработки, термообработки до сборки и испытаний — весь процесс полностью контролируется внутри компании, что снижает затраты на аутсорсинг более чем на 30%.

• Бережливое управление производством: благодаря внедрению производственной системы Toyota (TPS) производственный цикл был сокращен на 40 %, а запасы незавершенного производства сократились на 50 %.

• Преимущества крупномасштабных закупок: при годовом объеме закупок, превышающем 100 000 единиц, основное сырье (подшипниковая сталь, медные сплавы, уплотнения) закупается централизованно, что приводит к снижению затрат на 20–30%.

• Интеллектуальная модернизация производства: инвестиции в обрабатывающие центры с ЧПУ, сборочные линии, укомплектованные сотрудниками с 10-летним опытом, и автоматизированные системы тестирования, что приводит к трехкратному увеличению выпуска продукции на душу населения.

Ключевой результат: серия A10VSO обеспечивает производительность, эквивалентную 95 % производительности оригинальной продукции Rexroth, всего за 25–35 % от ее цены, создавая беспрецедентную ценность для клиентов по всему миру.

9.2 Поддержка диверсификации и устойчивости глобальных цепочек поставок

В последние годы мировая обрабатывающая промышленность уделяет беспрецедентное внимание устойчивости цепочек поставок. Серия Elephant Fluid Power A10VSO, представляющая собой высококачественные гидравлические силовые компоненты, производимые в Китае, предоставляет клиентам в Европе, Северной Америке, Юго-Восточной Азии, на Ближнем Востоке, в Африке и Южной Америке надежный вариант «второго источника»:

• Европейский рынок: поставляет OEM-компоненты для производителей промышленного гидравлического оборудования в Германии, Италии, Франции, Нидерландах и других странах со сроком поставки 7–15 дней (по сравнению с первоначальными 4–8 неделями у Rexroth).

• Рынок Северной Америки: Через наш сервисный центр в Хьюстоне в США мы предоставляем услуги быстрой поставки запчастей ремонтникам гидравлики в Техасе, Калифорнии и Иллинойсе.

• Рынок Юго-Восточной Азии: Сервисные центры в Сингапуре, Таиланде и Индонезии поддерживают модель производства JIT, принятую местными производителями термопластавтоматов и строительного оборудования.

• Рынок Ближнего Востока/Африки: Сервисные центры в Дубае и Йоханнесбурге обеспечивают экстренное техническое обслуживание горнодобывающей техники и нефтяного оборудования.

• Рынок Южной Америки: Сервисный центр в Сан-Паулу, Бразилия, поддерживает локализованные закупки сельскохозяйственной и лесохозяйственной техники.

9.3 Непрерывные технологические инновации и дорожная карта продуктов

Elephant Fluid Power продолжает инвестировать в модернизацию и развитие серии A10VSO. Технологическая дорожная карта на ближайшие три года включает в себя:

Инновационные материалы: - Плунжеры с керамическим покрытием: увеличение твердости в 3 раза, повышение износостойкости в 5 раз, целевой срок службы 25 000 часов. - Автоматические шайбы, усиленные углеродным волокном: снижение веса на 40%, снижение термической деформации на 60%, повышенная стабильность в условиях высоких температур. - Нанокомпозитные уплотнения: снижение коэффициента трения на 50 %, увеличение срока службы уплотнения в 2 раза.

Интеллектуальная интеграция: - Встроенные датчики давления/температуры/расхода: мониторинг состояния насоса в режиме реального времени, вывод данных через шину CAN. - Интерфейс данных IoT: поддерживает удаленную передачу данных 4G/5G для профилактического обслуживания. - Система цифровых двойников: создает цифровую модель насоса на основе эксплуатационных данных, обеспечивая заблаговременное предупреждение о потенциальных неисправностях за 30 дней.

Оптимизация энергоэффективности: - Моделирование жидкости CFD оптимизирует конструкцию распределительного окна: снижает потери от воздействия распределения, целевой общий КПД превышает 90%. - Управление магнитореологическими переменными: время отклика уменьшено с 0,25 секунды до 0,05 секунды, что обеспечивает динамический отклик на миллисекундном уровне. Система рекуперации энергии: восстанавливает кинетическую энергию во время торможения, снижая общее энергопотребление системы на 10–15%. Экологическая совместимость: - Полностью совместим с биоразлагаемыми гидравлическими средами: HETG (на основе рапсового масла), HEES (на основе синтетического эфира), HFD (на основе водно-гликоля). - Технология безмасляных подшипников: изучение возможности применения подшипников с воздушными подшипниками и магнитной левитации в гидравлических насосах для полного исключения загрязнения масла. - Легкая конструкция: за счет оптимизации топологии и применения материалов из алюминиевых сплавов вес насоса снижается на 20–30 %, что помогает клиентам достичь целей углеродной нейтральности.

---



Глава 10: Заключение и рекомендации по закупкам

10.1 Ключевые выводы

Аксиально-поршневые гидравлические насосы изменяемого рабочего объема серии Elephant Fluid Dynamics A10VSO (A10VSO18–A10VSO180) обладают следующими преимуществами:

1. Широкий диапазон спецификаций: от 18 см³ до 180 см³, отвечающий всем требованиям для применения в диапазоне от микропромышленного оборудования до крупногабаритной строительной техники.

2. Высокая совместимость с оригинальными продуктами Bosch Rexroth: 100% физическая взаимозаменяемость, эквивалентность производительности более 95% и полное копирование всех методов управления.

3. Доказанная надежная работа: более 15 000 часов непрерывной работы, объемный КПД 95% и общий КПД более 87%.

4. Преимущества высококонкурентной цепочки поставок: экономия 60%-70%, быстрая доставка в течение от 48 часов до 25 дней, а также сервисная сеть, охватывающая шесть континентов по всему миру.

5. Постоянные технологические инновации: одновременное развитие в четырех ключевых областях: материалы, интеллект, энергоэффективность и защита окружающей среды.

Он стал предпочтительной альтернативой в мировом секторе передачи гидравлической энергии. Будь то производство оригинального оборудования (OEM) или потребности в послепродажном обслуживании и замене, будь то экономичные и бюджетные системы или высококачественное оборудование, требующее максимальной надежности, серия Elephant Fluid Power A10VSO представляет собой индивидуальное ценовое предложение.

10.2 Рекомендации по решениям о закупках

Для производителей машиностроительного оборудования (OEM): – Начните с небольших пробных установок (5–10 единиц) для проверки совместимости с существующими системами; – Воспользуйтесь бесплатными техническими консультационными услугами Elephant Hydraulics для оптимизации интеграции системы (насос-двигатель-клапан-трубопроводы); – Подписывать ежегодные рамочные соглашения для фиксации цен и графиков поставок, обеспечивая непрерывность производства; – Рассмотрите возможность включения Elephant Hydraulics в стратегию «двойного источника поставок» для снижения рисков в цепочке поставок.

Для интеграторов гидравлических систем: - Предложите конечным клиентам серию Elephant Hydraulics A10VSO в качестве стандартной конфигурации; -Использовать возможности быстрой доставки (отгрузка в течение 48 часов) для обработки срочных заказов и проектов технического обслуживания; -Участвовать в программах технического обучения Elephant Hydraulics (онлайн/оффлайн) для повышения квалификации команды; -Поддерживать полный перечень компонентов (блоки цилиндров, плунжеры, расходомерные пластины, автоматы перекоса, сердечники регулирующих клапанов, уплотнения) для повышения эффективности реагирования на техническое обслуживание.

Для конечных пользователей (промышленность, горнодобывающая промышленность, строительство и т. д.): – Во время капитального ремонта оборудования рассмотрите возможность замены оригинальных насосов Rexroth на серию A10VSO компании Elephant Fluid Power, чтобы снизить затраты на техническое обслуживание более чем на 60 %; – Сохранить существующую систему управления (клапанные узлы DG/DR/DFR/DFLR/ED/ER) без дополнительных инвестиций; – Доступ к местной технической поддержке через глобальный сервисный центр Elephant Fluid Power; – Ведите учет технического обслуживания оборудования и осуществляйте профилактическое обслуживание, чтобы максимально увеличить срок службы насоса.



---



Приложение

Приложение A. Полная справочная таблица моделей серии A10VSO.

Ммодель	Максимальное смещение (см³)	Номинальное давление (бар)	Пиковое давление (бар)	Максимальная скорость@Vgmax(об/мин)	Максимальная скорость вращения при Vg≈0 (об/мин)	Максимальная скорость потока (л/мин)	Максимальная мощность при 280 бар (кВт)	Втвосемь (кг)	ФланецТехнические характеристики	Параметры осиEndOptions	Сметод контроля
А10ВСО18	18,0	280	350	3300	3900	59,4	27,7	12	ISO 2 отверстия/4 отверстия	Плоский ключ/Спиральный ключ	DG/DR/DRG/DFR/DFR1/DFLR/ED/ER
А10ВСО28	28,0	280	350	3000	3600	84,0	39,2	15	ISO 2 отверстия/4 отверстия	Плоский ключ/Спиральный ключ	DG/DR/DRG/DFR/DFR1/DFLR/ED/ER
А10ВСО45	45,0	280	350	2700	3100	121,5	56,7	21	ISO 2 отверстия/4 отверстия	Плоский ключ/Спиральный ключ	DG/DR/DRG/DFR/DFR1/DFLR/ED/ER
А10ВСО63	63,0	280	350	2500	2900	157,5	73,5	28	ISO 2 отверстия/4 отверстия	Плоский ключ/Спиральный ключ	DG/DR/DRG/DFR/DFR1/DFLR/ED/ER
А10ВСО71	71,0	280	350	2200	2600	156,2	72,9	33	ISO 2 отверстия/4 отверстия	Плоский ключ/Спиральный ключ	DG/DR/DRG/DFR/DFR1/DFLR/ED/ER
А10ВСО100	100,0	280	350	2000 г.	2400	200,0	93,3	45	ISO 2 отверстия/4 отверстия	Плоский ключ/Спиральный ключ	DG/DR/DRG/DFR/DFR1/DFLR/ED/ER
А10ВСО140	140,0	280	350	1800 г.	2100	252,0	117,6	60	ISO 2 отверстия/4 отверстия	Плоский ключ/Спиральный ключ	DG/DR/DRG/DFR/DFR1/DFLR/ED/ER
А10ВСО180	180,0	280	350	1800 г.	2100	324,0	151,2	78	ISO 4 отверстия	Плоский ключ/Спиральный ключ	DG/DR/DRG/DFR/DFR1/DFLR/ED/ER

Приложение B: Краткая справочная таблица для выбора методов управления

Сметод контроля	Сода	Ссигнал управления	Сдиапазон управления	Рскорость ответа	Применимая модель	Типичное применение
Двухточечное управление	генеральный директор	Гидравлический переключатель (≥50 бар)	Вг макс/Вг мин	быстрый	18-180	Режущие машины, гибочные машины
контроль давления	ДР	Встроенный механический клапан	0-280бар	Середина	18-180	Зажимное устройство, испытательный стенд
Дистанционное управление давлением	ДРГ	Внешний пилотный клапан	0-280бар	Середина	18-180	Многостанционные прессы, производственные линии
Контроль давления/расхода	ДФР	Гидравлический + Механический (XT Open)	Давление + Расход	Середина	18-180	Машины для литья под давлением, машины для литья под давлением
Контроль давления/расхода	ДФР1	Гидравлический + Механический (блокировка XT)	Давление + Расход	Середина	18-180	Чистая разомкнутая система
Контроль давления/расхода/мощности	ДФЛР	Гидравлический + Механический	Давление + Расход + Мощность	Середина	45-180	Кран, экскаватор
Электрогидравлический контроль давления (отрицательный)	ЭД71	12 В постоянного тока	0-280бар	быстрый	18-180	Гидравлический пресс с числовым программным управлением, сервосистема
Электрогидравлический контроль давления (отрицательный)	ЭД72	24 В постоянного тока	0-280бар	быстрый	18-180	Гидравлический пресс с числовым программным управлением, сервосистема
Электрогидравлический контроль давления (положительный)	ЭР71	12 В постоянного тока	0-280бар	быстрый	18-180	Гидроэлектрическая система пропорционального регулирования скорости
Электрогидравлический контроль давления (положительный)	ЭР72	24 В постоянного тока	0-280бар	быстрый	18-180	Гидроэлектрическая система пропорционального регулирования скорости

Приложение: Ссылки и стандарты

6. Бош Рексрот АГ. «Аксиально-поршневой регулируемый насос A10VSO, серия 31, паспорт RE 92711». 2016.

7. Бош Рексрот АГ. «Аксиально-поршневой регулируемый насос A10VSO, серия 32, паспорт RE 92714». 2016.

8. ИСО 3019-2:2001. «Гидравлическая жидкость. Размеры и идентификационный код монтажных фланцев и концов валов поршневых насосов и двигателей».

9. ИСО 4409:2019. «Гидравлическая жидкость. Насосы объемного действия, двигатели и встроенные трансмиссии. Методы тестирования и представления основных характеристик устойчивого состояния».

10. ИСО 4406:2021. «Гидравлическая жидкость – Жидкости – Метод кодирования уровня загрязнения твердыми частицами».

11. ИСО 6162:2002. «Гидравлическая жидкость — фланцевые соединения с разъемными или цельными фланцевыми зажимами и метрическими или дюймовыми винтами».

12. DIN 51524. «Жидкости рабочие. Масла гидравлические HL, HLP, HLPD».

13. DIN 6885. «Крепления приводного типа без конуса; шпонки параллельные, шпоночные, с глубоким рисунком».

14. АНСИ Б92.1а. «Эвольвентные шлицы и осмотр».

15. Слоновья гидродинамика. «Руководство по эксплуатации регулируемого аксиально-поршневого насоса серии A10VSO», издание 2026 г.

16. Китайская ассоциация производителей гидравлических и пневматических уплотнений. «Отчет о техническом развитии отрасли регулируемых гидравлических насосов». 2025.

17. ТЮФ Рейнланд. «Отчет об испытаниях производительности серии Elephant Fluid Power A10VSO». 2025.



---



Авторские права © 2026 Elephant Fluid Dynamics

Этот документ предназначен только для технического общения и выбора. Конкретные параметры должны быть указаны в последней версии руководства по продукту.





---



Этот документ был составлен компанией Elephant Hydraulics с целью предоставить мировой гидравлической отрасли авторитетные, профессиональные и полные технические ссылки. Мы стремимся стать вашим самым надежным партнером в области гидравлики благодаря технологическим инновациям и исключительному обслуживанию.

Ключевые слова: гидравлический насос A10VSO, Elephant Fluid Power, альтернатива Rexroth A10VSO, регулируемый аксиально-поршневой насос, регулируемый насос с наклонной шайбой, бесступенчатый регулируемый гидравлический насос, гидравлический насос с открытым контуром, гидравлический насос литьевой машины, гидравлический насос строительной техники, гидравлический насос машины для литья под давлением, гидравлический насос гидравлического пресса, металлургический гидравлический насос, гидравлический насос горнодобывающей техники, морской гидравлический насос, гидравлический насос высокого давления (280 бар), гидравлический насос OEM, производитель гидравлического насоса, Китай экспорт гидравлических насосов, быстрая поставка гидравлических насосов, экономичность гидравлических насосов, A10VSO18, A10VSO28, A10VSO45, A10VSO63, A10VSO71, A10VSO100, A10VSO140, A10VSO180, двухточечное управление DG, регулирование давления DR, дистанционное управление давлением DFR, регулирование давления-расхода DFR, давление-расход DFR1 управление, управление давлением-расходом-мощностью DFLR, электрогидравлическое управление давлением ED, электрогидравлическое управление давлением ER, выбор гидравлического насоса, техническое обслуживание и замена гидравлического насоса, компоненты гидравлического насоса, цилиндр гидравлического насоса, плунжер гидравлического насоса, распределительная пластина гидравлического насоса, автомат перекоса гидравлического насоса, сердечник клапана управления гидравлическим насосом, уплотнения гидравлического насоса, диагностика неисправностей гидравлического насоса, техническое обслуживание гидравлического насоса, профилактическое обслуживание гидравлических насосов, управление сроком службы гидравлического насоса, оптимизация эффективности гидравлического насоса, контроль шума гидравлического насоса, управление температурой гидравлического насоса, масло гидравлического насоса чистота, экологически чистые гидравлические среды. Гидравлические насосы приводятся в движение валами; конфигурации включают последовательное соединение с шестеренчатыми или плунжерными насосами; оснащен датчиками скорости вращения; поддерживается технологиями Интернета вещей и цифровых двойников; отличается продуманным дизайном и легкой конструкцией; достижение целей углеродной нейтральности; интегрированы в цепочки поставок в качестве вторичных источников энергии; предложение глобальной сервисной поддержки и технической помощи; предоставление специализированных программ обучения; поддержка индивидуальной разработки; включение интегрированных клапанных узлов; рассчитан на стойкость к морской коррозии, работу при низких температурах, в условиях высоких температур, в условиях высокогорья, взрывозащищенность, соответствие ATEX; поддержка дистанционного управления и автоматизации; обеспечение электрогидравлической интеграции; предложение систем контроля постоянной мощности и рекуперации энергии; использование магнитореологического контроля и CFD-оптимизации; керамические покрытия, материалы из углеродного волокна, технологии наноуплотнения; совместим с воздушными и магнитно-левитационными подшипниками; поддержка безмасляной смазки; быть биоразлагаемым; соответствие таким стандартам, как HETG, HEES, HFD, HFB, HFC, ISO VG22, ISO VG32, ISO VG46, ISO VG68, классы NAS 7/9, спецификации ISO 4406/4409; сертифицирован TUV, CE, CCS и RoHS. Сертификация гидравлического насоса ISO 9001, Бережливое производство гидравлических насосов, Интеллектуальное производство гидравлических насосов, Применение производственной системы Toyota в гидравлических насосах, Обработка гидравлических насосов с ЧПУ, Роботизированная сборка гидравлических насосов, Полностью автоматизированные системы тестирования для гидравлических насосов, Вертикальная интеграция в цепочки поставок гидравлических насосов, Решения по оптовым закупкам для гидравлических насосов, Стратегии оптимизации затрат для гидравлических насосов Насосы, Управление сроками поставок для гидравлических насосов, Системы управления запасами для гидравлических насосов, Методы производства «точно в срок» (JIT) для гидравлических насосов, Двойные источники цепочки поставок для гидравлических насосов, Повышение устойчивости цепочки поставок для гидравлических насосов, Стратегии глобального расширения для гидравлических насосов, Решения для локализованного производства для гидравлических насосов, Сети обслуживания для гидравлических насосов, Горячие линии технической поддержки для гидравлических насосов, Инструменты онлайн-выбора для гидравлических насосов Насосы, Технические описания гидравлических насосов, Руководящие принципы отрасли для гидравлических насосов, Стратегии генерации трафика Google для гидравлических насосов, SEO-оптимизация гидравлических насосов, Авторитетные ресурсы контента для гидравлических насосов, Документы технических исследований по гидравлическим насосам, Академические ссылки на гидравлические насосы, Отраслевые стандарты для гидравлических насосов, Технологические дорожные карты для гидравлических насосов, Будущие тенденции в гидравлических насосах, Инновационные материалы для гидравлических систем Насосы, технологии интеллектуального измерения для гидравлических насосов, системы дистанционного мониторинга для гидравлических насосов, решения для профилактического обслуживания гидравлических насосов, методы повышения энергоэффективности для гидравлических насосов, экологически чистые методы производства для гидравлических насосов, подходы к устойчивому развитию для гидравлических насосов, оценка углеродного следа для гидравлических насосов, применения в экономике замкнутого цикла для гидравлических насосов, решения по восстановлению гидравлических насосов, стратегии на рынке подержанных товаров для Гидравлические насосы, Услуги по аренде гидравлических насосов, Варианты финансового финансирования для гидравлических насосов, Управление полным жизненным циклом гидравлических насосов, Общая стоимость владения (TCO), Рентабельность инвестиций (ROI), Анализ ценностного предложения для гидравлических насосов, Стратегии успеха клиентов для гидравлических насосов, Сети сотрудничества партнеров для гидравлических насосов, Развитие промышленной экосистемы для гидравлических насосов, Инициативы отраслевых альянсов для гидравлических насосов, Технические сообщества для гидравлических насосов, Знания Совместное использование платформ для гидравлических насосов Разработка гидравлического насоса с открытым исходным кодом, стандартная формула гидравлического насоса, структура патента на гидравлический насос, технические барьеры для гидравлического насоса, конкурентоспособность ядра гидравлического насоса, стратегия бренда гидравлического насоса, позиционирование гидравлического насоса, стратегия конкуренции гидравлических насосов, дифференциация гидравлических насосов, лидерство в затратах на гидравлические насосы, стратегия фокуса на гидравлические насосы, Рынок голубого океана гидравлических насосов, развивающийся рынок гидравлических насосов, гидравлический насос «Пояс и дорога», гидравлический насос RCEP, гидравлический насос Китай-Европейский железнодорожный экспресс, гидравлический насос, трансграничная электронная коммерция, гидравлический насос B2B платформа, гидравлический насос Alibaba, гидравлический насос China Manufacturing Network, гидравлический насос Global Sources, гидравлический насос TradeKey, гидравлический насос Made-in-Китай, гидравлический насос EC21, гидравлический насос Kompass, гидравлический насос Europages, гидравлический насос ThomasNet, гидравлический насос IndustryNet, гидравлический насос MFG, гидравлический насос Xometry, гидравлический насос Protolabs, 3D-печать гидравлического насоса, аддитивное производство гидравлических насосов, цифровое производство гидравлических насосов, гидравлический насос Industry 4.0, гидравлический насос Smart Manufacturing 2025, гидравлический насос Китай Производство 2025, высококачественная разработка гидравлического насоса, специализированный гидравлический насос, изысканный, уникальный и инновационный, гидравлический насос Little Giant, гидравлический насос Скрытый чемпион, гидравлический насос Single Champion, гидравлический насос, Национальная программа факела, гидравлический насос Высокотехнологичное предприятие, Технологический центр гидравлических насосов, Гидравлический насос Постдокторская исследовательская станция, Сотрудничество промышленности, научных исследований и исследований гидравлических насосов, Технология гидравлических насосов, Коммерциализация технологий; долевое участие в технологии гидравлических насосов; патентная эксплуатация гидравлических насосов; стандартные патенты на гидравлические насосы; техническое лицензирование гидравлических насосов; авторизация бренда гидравлических насосов; OEM-производство гидравлических насосов; ODM-проектирование гидравлических насосов; Брендирование OBM для гидравлических насосов; производство гидронасосов под собственной торговой маркой; независимая разработка бренда гидравлических насосов; интернационализация гидравлических насосов; локализация гидронасосов; культурная интеграция в разработке гидравлических насосов; межкультурное управление гидравлическими насосами; глобальные команды по разработке гидравлических насосов; кадровая стратегия для гидравлических насосов; программы обучения сотрудников по работе с гидравлическими насосами; сертификация навыков работы с гидравлическими насосами; мастерство изготовления гидравлических насосов; культура качества гидравлических насосов; бездефектная работа гидравлических насосов; Методика «Шесть сигм» для гидравлических насосов; Применение Lean Six Sigma в гидравлических насосах; Комплексное управление качеством (TQM) для гидравлических насосов; Сертификация ISO/TS 16949 для гидравлических насосов; Сертификация IATF 16949 для гидравлических насосов; применение гидравлических насосов в автомобильной промышленности; аэрокосмическое применение гидравлических насосов; стандарты военного уровня для гидравлических насосов; Стандарты GJB для гидравлических насосов; стандарты MIL для гидравлических насосов; Стандарты NORSOK для гидравлических насосов; Стандарты API для гидравлических насосов; Стандарты ASME для гидравлических насосов; Стандарты ASTM для гидравлических насосов; Стандарты SAE для гидравлических насосов; Стандарты DIN для гидравлических насосов; стандарты JIS для гидравлических насосов; Стандарты Великобритании для гидравлических насосов; стандарты JB для гидравлических насосов; ландшафт отрасли гидравлических насосов; ассоциации производителей гидравлических насосов; профессиональные общества гидравлических насосов; выставки гидравлических насосов; PTC Asia для гидравлических насосов; Выставка Bauma гидравлических насосов; ConExpo для гидравлических насосов; Агритехника для гидравлических насосов; ИМТ для гидронасосов; ЭМО для гидравлических насосов. Гидравлические насосы на Hannover Messe, CIMT, BICES, CICEE; на Международной выставке строительной техники в Чанше; Шанхайская выставка BMW; Пекинская международная выставка строительной техники; Гуанчжоуская гидравлическая выставка; Шэньчжэньская промышленная выставка; Чэндуская промышленная выставка; Уханьская выставка машиностроения; Шэньянская производственная выставка; Даляньская промышленная выставка; Циндаоская промышленная выставка; Гидравлическая выставка в Нинбо; Вэньчжоуская выставка машиностроения; Юйхуаньская выставка клапанов; Тайчжоуская выставка машиностроения; Выставка оборудования в Иу; Юнканская выставка оборудования; Фошаньская выставка машиностроения; Выставка пресс-форм в Дунгуане; Шэньчжэньская выставка машиностроения; Чжухай авиашоу; Тяньцзиньская промышленная выставка; Чунцинская промышленная выставка; Сианьская промышленная выставка; Ланьчжоуская промышленная выставка; Урумчинская промышленная выставка; Харбинская промышленная выставка; Чанчуньская промышленная выставка; Шэньянская промышленная выставка; Даляньская промышленная выставка; Шицзячжуанская промышленная выставка; Тайюаньская промышленная выставка; Чжэнчжоуская промышленная выставка; Цзинаньская промышленная выставка; Циндаоская промышленная выставка; Яньтайская промышленная выставка; Вэйфанская промышленная выставка; Промышленная выставка Цзыбо; Линьи промышленная выставка; Сюйчжоуская промышленная выставка; Чанчжоуская промышленная выставка; Усиская промышленная выставка; Сучжоуская промышленная выставка; Нанкинская промышленная выставка; Ханчжоуская промышленная выставка; Промышленная выставка Нинбо. Выставки индустрии гидравлических насосов в Вэньчжоу, Цзясин, Хучжоу, Шаосин, Цзиньхуа, Иу, Тайчжоу, Цючжоу, Лишуй, Чжоушань, Хэфэй, Уху, Бэнбу, Хуайнань, Мааньшань, Хуайбэй, Тунлин, Аньцин, Хуаншань, Чучжоу, Фуян, Сучжоу, Луань, Бочжоу, Чичжоу, Сюаньчэн, Фучжоу, Сямынь, Путянь, Саньмин, Цюаньчжоу, Чжанчжоу, Наньпин, Лунъянь, Ниндэ, Наньчан, Цзиндэчжэнь, Пинсян, Цзюцзян, Синьюй, Интань, Ганьчжоу, Цзиань, Ичунь, Фучжоу, Шанграо, Цзинань, Циндао и Цзыбо. Выставки отрасли гидравлических насосов: Дунин, Яньтай, Вэйфан, Цзинин, Тайань, Вэйхай, Жичжао, Лайу, Линьи, Дэчжоу, Ляочэн, Биньчжоу, Хэцзэ, Чжэнчжоу, Кайфэн, Лоян, Пиндиншань, Аньян, Хэби, Синьсян, Цзяоцзо, Пуян, Сюйчан, Лохэ, Саньмэнься, Наньян, Шанцю, Синьян, Чжоукоу, Чжумадянь, Ухань, Хуанши, Шиян, Ичан, Сянъян, Эчжоу, Цзинмэнь, Сяогань, Цзинчжоу, Хуанган, Сяньнин, Суйчжоу, Эньши, Чанша, Чжучжоу, Сянтань, Хэнъян, Шаоян, Юэян. Выставки промышленности гидравлических насосов: Промышленная выставка Чандэ, Промышленная Чжанцзяцзе Выставка, Промышленная выставка Иян, Промышленная выставка Чэньчжоу, Промышленная выставка Юнчжоу, Промышленная выставка Хуайхуа, Промышленная выставка Лоуди, Промышленная выставка Сянси, Промышленная выставка Гуанчжоу, Промышленная выставка Шаогуань, Промышленная выставка Шэньчжэнь, Промышленная выставка Чжухай, Промышленная выставка Шаньтоу, Промышленная выставка Фошань, Промышленная выставка Цзянмэнь, Промышленная выставка Чжаньцзян, Промышленная выставка Маомин, Промышленная выставка Чжаоцин, Промышленная выставка Хуэйчжоу, Промышленная выставка Мэйчжоу, Промышленная выставка Шаньвэй, Промышленная выставка Хэюань, Промышленная выставка Янцзян, Промышленная выставка Цинъюань, Промышленная выставка Дунгуань, Промышленная выставка Чжуншань, Промышленная выставка Чаочжоу, Промышленная выставка Цзеян, Промышленная выставка Юньфу, Промышленная выставка Наньнин, Промышленная выставка Лючжоу, Промышленная выставка Гуйлинь, Промышленная выставка Учжоу, Промышленная выставка Бэйхай, Промышленная выставка Фанчэнган, Промышленная выставка Циньчжоу, Промышленная выставка Гуйган, Промышленная выставка Юйлинь, Промышленная выставка Байсэ Выставка, промышленная выставка Хэчжоу, промышленная выставка Хэчи, промышленная выставка Лайбин, промышленная выставка Чунцзо, промышленная выставка Хайкоу, промышленная выставка Санья, промышленная выставка Санша, промышленная выставка Даньчжоу, промышленная выставка Чэнду, промышленная выставка Цзыгун и промышленная выставка Паньчжихуа. Промышленные выставки гидравлических насосов: Промышленная выставка Лучжоу, Промышленная выставка Дэян, Промышленная выставка Мяньян, Промышленная выставка Гуанъюань, Промышленная выставка Суйнин, Промышленная выставка Нэйцзян, Промышленная выставка Лэшань, Промышленная выставка Наньчун, Промышленная выставка Мэйшань, Промышленная выставка Ибинь, Промышленная выставка Гуан, Промышленная выставка Дачжоу, Промышленная выставка Яань, Промышленная выставка Бачжун, Промышленная выставка Цзыян, Промышленная выставка Аба, Промышленная выставка Ганьцзы, Промышленная выставка Ляншань, Промышленная выставка Гуйян, Промышленная выставка Люпаньшуй, Промышленная выставка Цзуньи, Промышленная выставка Аньшунь, Промышленная выставка Бицзе, Промышленная выставка Тунжэнь, Промышленная выставка Цяньсинань, Промышленная выставка Цяндуннань, Промышленная выставка Цяннань, Промышленная выставка Куньмин, Промышленная выставка Цюйцзин, Промышленная выставка Юйси, Промышленная выставка Баошань, Промышленная выставка Чжаотун, Промышленная выставка Лицзян, Промышленная выставка Пуэр, Промышленная выставка Линцанг, Промышленная выставка Чусюн, Промышленная выставка Хунхэ, Промышленная выставка Вэньшань, Промышленная выставка Сишуанбаньна, Промышленная выставка Дали, Промышленная выставка Дэхун, Промышленная выставка Нуцзян, Промышленная выставка Дицин, Промышленная выставка Лхаса, Промышленная выставка Шигадзе, Промышленная выставка Чанду, Промышленная выставка Нинчи, Промышленная выставка Шаннань, Промышленная выставка Нагку и Промышленная выставка Али. Выставки гидравлических насосов: Промышленная выставка Сиань, Промышленная выставка Тунчуань, Промышленная выставка Баоцзи, Промышленная выставка Сяньян, Промышленная выставка Вэйнань, Промышленная выставка Янь, Промышленная выставка Ханьчжун, Промышленная выставка Юлинь, Промышленная выставка Анькан, Промышленная выставка Шанлуо, Промышленная выставка Ланьчжоу, Промышленная выставка Цзяюгуань, Промышленная выставка Цзиньчан, Промышленная выставка Байинь, Промышленная выставка Тяньшуй, Промышленная выставка Увэй, Промышленная выставка Чжанъе, Промышленная выставка Пинлян, Промышленная выставка Цзюцюань, Промышленная выставка Цинъян, Промышленная выставка Динси, Промышленная выставка Луннань, Промышленная выставка Линься, Промышленная выставка Ганьнань, Промышленная выставка Синин, Промышленная выставка Хайдун, Промышленная выставка Хайбэй, Промышленная выставка Хуаннань, Промышленная выставка Хайнань, Промышленная выставка Голо, Промышленная выставка Юшу, Промышленная выставка Хайси, Промышленная выставка Иньчуань, Промышленная выставка Шизуйшань, Промышленная выставка Учжун, Промышленная выставка Гуюань, Промышленная выставка Чжунвэй, Промышленная выставка Урумчи, Промышленная выставка Карамай, Промышленная выставка Турфан, Промышленная выставка Хами, Промышленная выставка Чанцзи, Промышленная выставка Ботала, Промышленная выставка Баинголин, Промышленная выставка Аксу, Промышленная выставка Кызылсу, Промышленная выставка Кашгар, Промышленная выставка Хотан и Промышленная выставка Или. Промышленные выставки гидравлических насосов: Тачэн, Алтай, Шихэцзы, Алар, Тумушук, Уцзяцюй, Бэйтунь, Тямэнгуань, Шуанхэ, Кекедала, Кунью, Хуянхэ, Синьсин, Тайбэй, Гаосюн, Килунг, Тайчжун, Тайнань, Синьчжу, Цзяи, Гонконг и Макао.
